1.

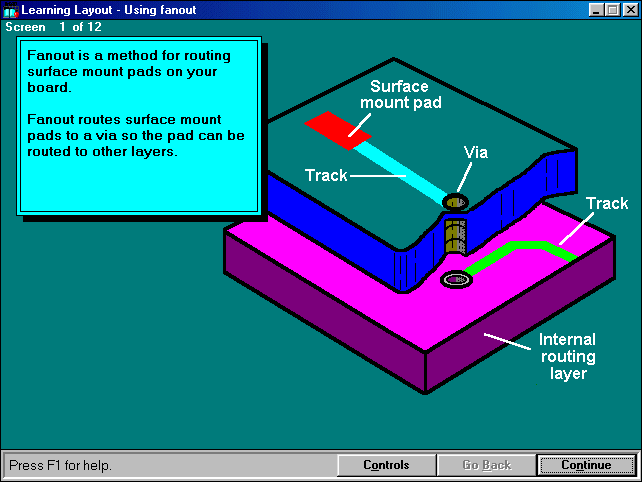

Fanout - (rozvetvenie, rozmiestnenie, rozptýlenie, odvedenie ? ) je metóda ako prepájať povrchové montážne plošky na vašej doske.
Rozvetvenie vodivo spojí povrchovú montážnu plôšku s prechodkou tak, že sa vytvorí spojenie do inej vrstvy.
2.

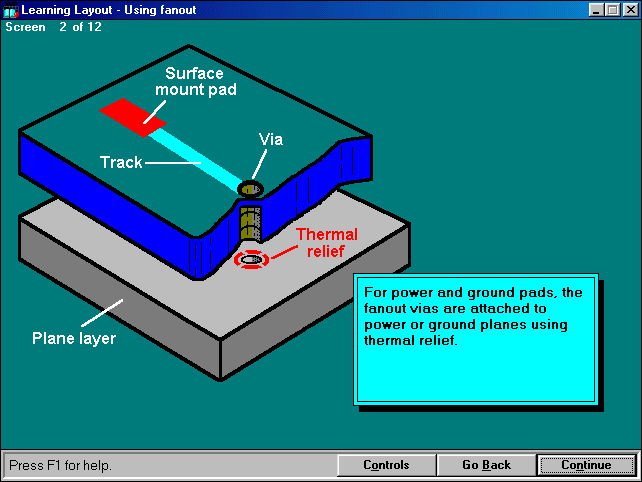

Pre napájacie a uzemňovacie montážne plošky rozvetvovacie prechodky sa napájajú na rozľahlé napájacie a uzemňovacie vrstvy cez termálne relíefy (vid. obr), čo znamená že okolo samotnej prechodky je vytvorený tepelne izolačný kruh z odleptanej medi v ktorej sa po obvode nachádza len pár vodivých prepojovacích mostíkov k cylindru prechodky, ktoré nedovolia priliš odoberať teplo pri pájaní súčiastky. Zabraňuje sa tak k tvorbe "studených spojov" z dôvodu nedostatočne prehriatého cínu pri pájkovaní súčiastok.
3.

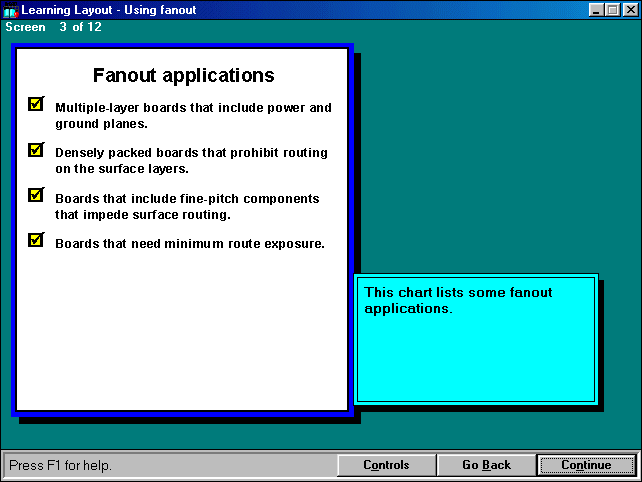

Tento obrázok popisuje kedy sa používajú rozvetvenia.
Aplikácie rozvetvení
- Viacvrstvové dosky plošných spojov obsahujúce pláty masívnej medi pre vedenie napájania a uzemnenia v samostatných vrstvách
- husto natlačené dosky, ktoré majú zákaz vedenia spojov na povrchu - vedie sa na vnútorných vrstvách
- Dosky ktoré obsahujú komponenty s jemným rozostupom nožičiek ktoré prekážajú povrchovému prepájaniu.
- Dosky ktoré potrebujú mať minimum prepojovacích spojov - napr. rôzne vysokofrekvenčné zariadenia
4.

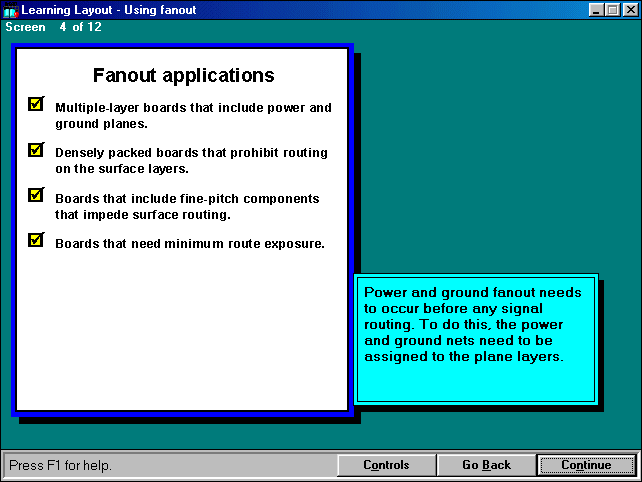

Napájacie a uzemňovacie rozvetvenia musia sa objaviť pred hociakým iným vedením signálnych spojov. Aby sa to stalo, napájacie a uzemňovacie siete musia byť priradené ku týmto plošným vrstvám.
5.

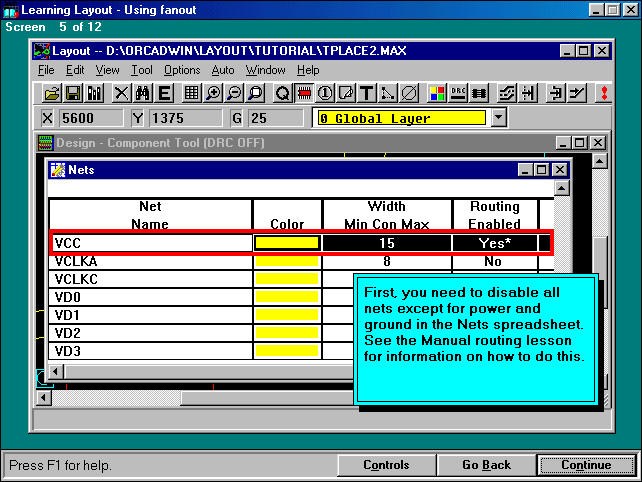

V prvom rade v Tabuľke sietí - Nets potrebujete zakázať všetky siete s výnimkou napájacích a uzemňovacích. Aby ste získali informácie ako sa to robí pozrite si lekciu Manuálne vedenie spojov - Manual routing.
6.

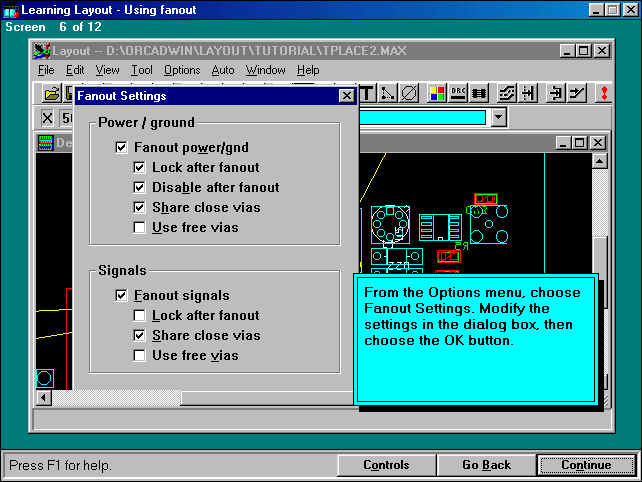

Z menu Options - Voľby, vyberte Fanout Settings - Nastavenie rozvetvenia. Modifikujte nastavenia podľa obrázku a potom navoľte tlačítko OK.
7.

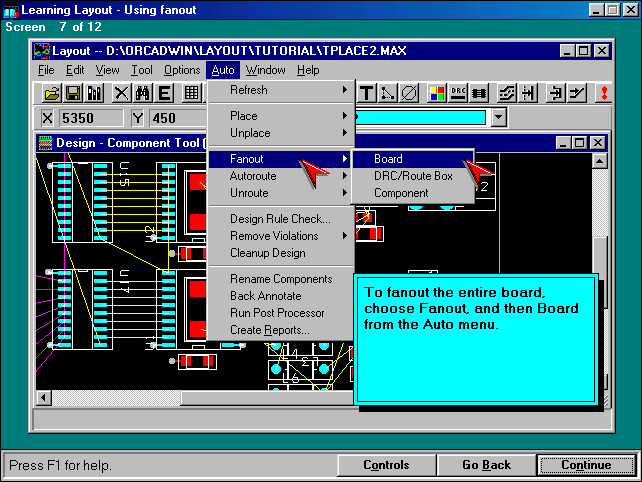

Pre riešenie Fanout celej dosky navoľte v hlavnom menu položku Auto a v podmenu vyberte Fanout a následne Board (Doska) vid. šipky.
8.

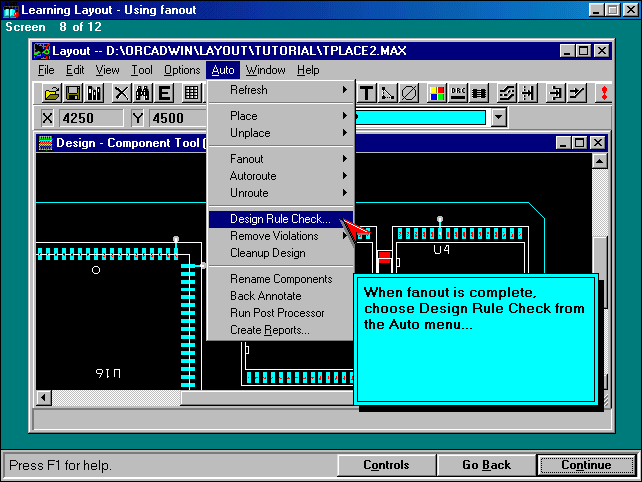

Keď je Fanou kompletný, navolte v Auto menu voľbu Design Rule Check - Kontrola návrhových pravidiel.
9.

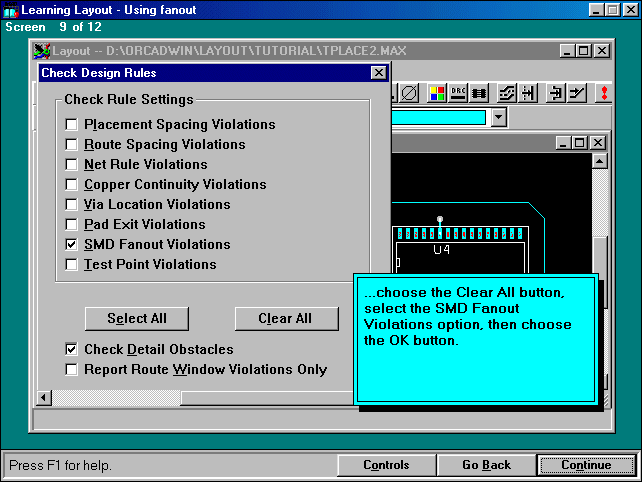

.... navoľte tlačítko Clear All - vynuluj všetko, a nastavte voľbu v okienku SMD Fanout Violations a stlačte tlačítko OK.
10.

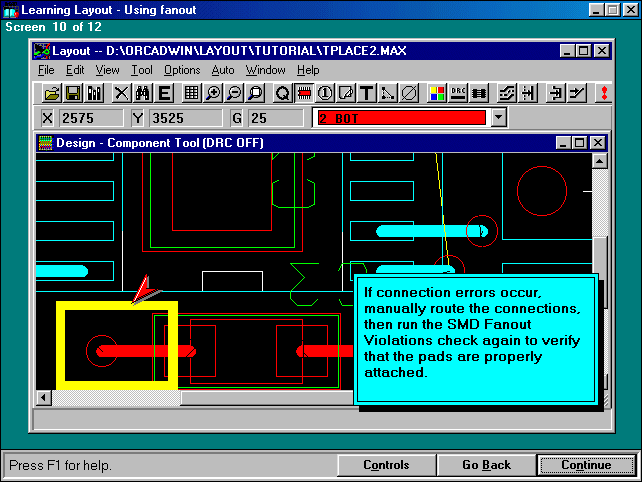

Ak sa objaví chyba prepojenia, manuálne vedte spojenie, potom spuste kontrolu SMD Fanout violation, ktorá vyhodnocuje priestupky spojené s rozvetvovaním plošiek pre povrchovú montáž, aby ste overili či je spojenie v poriadku.
11.

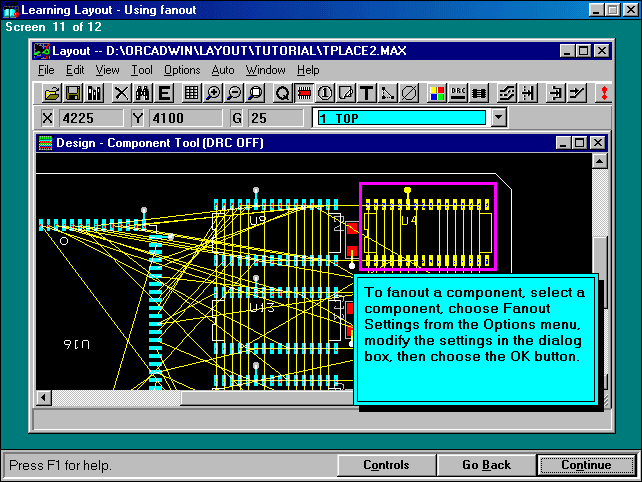

Aby ste vyriešili Fanout komponentu, navoľte komponent, potom navoľte Fanout Settings (Nastevenie Fanoutu) v menu Options - Voľby, zmente nastavenie v dialógovom okne a potom nastavte OK.
12.

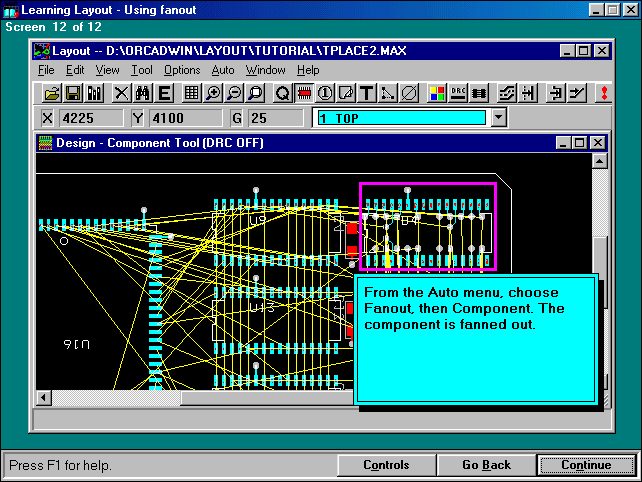

Z menu Auto vyberte Fanout a následne Component. U komponentu sa vyrieši otázka Fanoutu - t.j. rozvetvenia montážnych plošiek na iné spojovacie body plošnéh spoja.
