Dátové modelovanie

Databázový model databázového(informačného) systému je množina syntaktických pravidiel a množina metód, ktoré slúžia na modelovanie databázového(informačného) systému. Databázový model vznikne na základe dátovej a funkčnej analýzy systému. Výsledkom dátovej analýzy v databázovom modeli je dátový model systému.

Skúmanie databázového modelovania a tvorba zložitejších databázových (informačných) systémov presahuje rámec týchto stránok. Tu uvádzame zoznam štandardných programových produktov (s odkazmi) v ktorých v súčasnosti (2005) možno navrhnúť databázový model databázového systému. Tieto programy majú aj tú vlastnosť, že okrem návrhu databázového systému umožňujú generovanie bázy dát a systému riadenia bázy dát, inými slovami na základe navrhnutého databázového modelu vygenerujú celý databázový systém. Z tohto dôvodu hodnota týchto systémov je veľká ( niekedy aj viac ako 1 000 000 Sk)

AllFusion ERwin Data Modeller - http://www3.ca.com/Solutions/Product.asp?ID=260
Embarcadero ER Studio – http://www.embarcadero.com/downloads/downloaderstudio.asp
IBM Rational Rose – http://www-306.ibm.com/software/rational/offerings/design.html
Oracle Designer – http://otn.oracle.com/products/designer/index.html
Sybase PowerDesigner – http://www.sybase.com/products/enterprisemodeling/powerdesigner
System Architect - http://www.popkin.com/products/product_overview.htm

Poznámky :

Vieme, že malá zmena požiadaviek na navrhnutý databázový systém vedie obvykle k veľkej zmene programov – systému riadenia bázy dát, preto automatizácia tvorby celého informačného systému na základe navrhnutého modelu je veľmi užitočná vlastnosť. Hlavnou úlohou projektanta a zároveň realizátora je navrhnúť ER-model a nakresliť ER- diagram(viď nižšie) informačného systému.
Väčšina programov má 15-30 dňovú trial verziu. Pre použitie trial verzie programov je potrebná registrácia. Veľkosť programov je 100-300 MB.
Technická univerzita má licenciu na Sybase PowerDesigner.

ER (objektovo-orientované) modely, objektovo-orientované diagramy

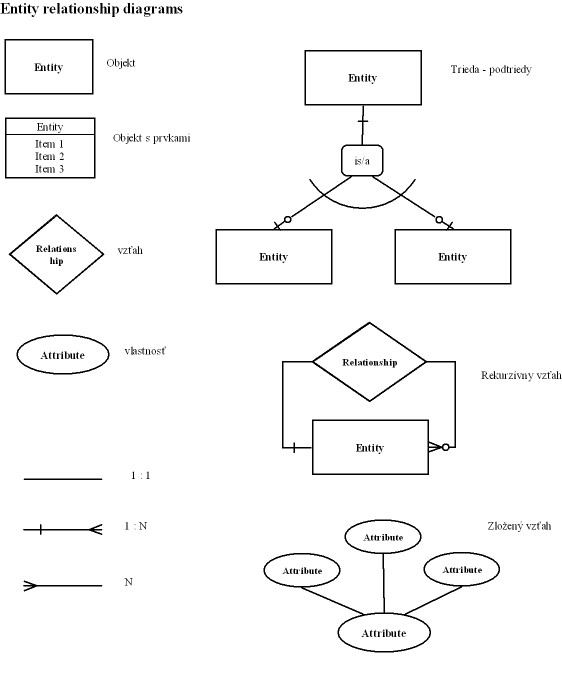

Častokrát (aj programy vyššie uvedené) na dátové modelovanie používame modely, ktoré sú založené na pojmoch entita (objekt), relationship (vzťah), attribute(vlastnosť). Tieto modely sú označené v literatúre ako ER-modely databázového systému. Tieto modely môžeme znázorniť pomocou diagramu - "Entity relationship diagrams" ( ERD - voľný preklad : objektovo orientovaný diagram - obsahujú objekty, vzťahy a vlastnosti systému). Takýto diagram môže obsahovať nasledovné prvky :

Význam a popis jednotlivých prvkov môžno nájsť tu.

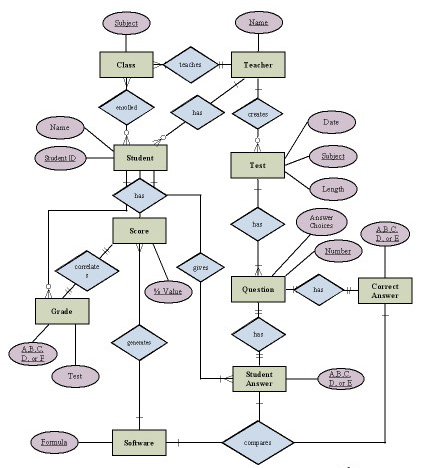

Príklad databázového ER modelu ( z programu smartdraw )

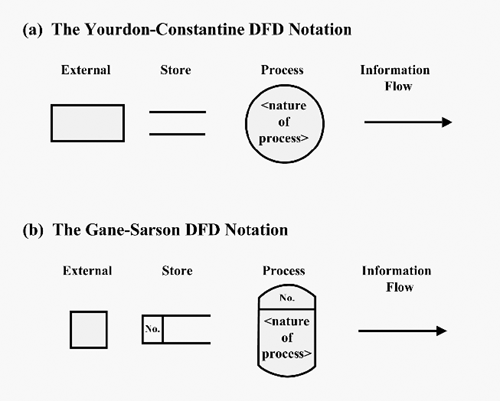

Existujú aj iné dátové modely, ako príklad možno tu uviesť Gane Sarsonovú a Yourdan -Constantineovú notáciu, ktoré vychádzajú z pojmov informačné zdroje a ciele (external), dátové toky (information flow), procesy a dátové pamäte (store).
