Orcad® Layout

Cadence PCB Systems Division
13221 SW 68th Parkway, Suite 200
Portland, OR 97223

Obsah

Metóda vytvárania spojov push-and-shove (stlač-a-ťahaj myškou)    46
Interaktívne vytváranie spojových ciest   46
Pred tým ako začnete vytvárať spojové cesty   47
Ručné ytváranie spojových ciest   48
Overovanie obrysu dosky, definovanie prechodiek, a vedenie spojoov cez prechodky    48
Načítanie súboru obsahujúce strategické pravidlá pre vytváranie dosky plošných spojov  49

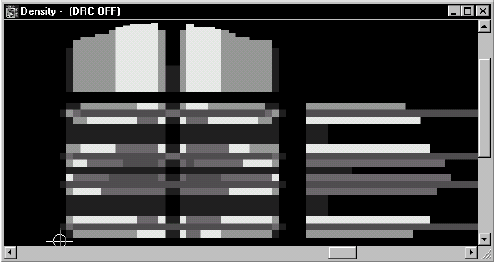

Zmena hustoty dosky pri použití strategických súborov určujúcich pravidlá vytvárania spojových ciest  49
Vedenie napájania a uzemnenia   50
Fanout - metódy na rozvetvenie plošiek pre umiestňovanie komponentov povrchovej montáže a ich prepojenie do inej vrstvy  52
Verifikácia konektivity na vnútorné spojité vrstvy - typu plane layer - a zablokovanie napajácích a uzemňovacích sietí   54
Používanie interaktívnych metód vytvárania spojových ciest metódou push-and-shove  55
Používanie režimu posuvania vedenia   55
Overenie vytvárania spojových ciest  57
Používanie Route Spacing Violations - porušenia pravidiel odstupov pri vedení spojových ciest  57
Štatistický prehľad vytvárania spojových ciest  58

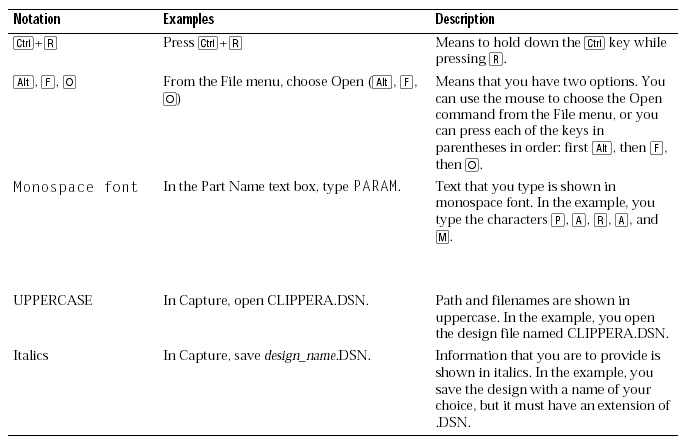

· Táto príručka je tak navrhnutá, aby ste vedeli rýchlo nájsť informáciu ktorú potrebujete k používaniu OrCAD Layout-u.

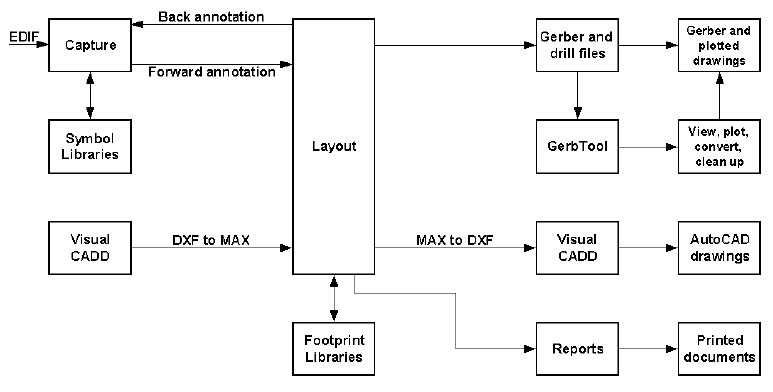

< 1. Práce riešiace návrh dosky

• Návrh dosky od začiatku až po koniec. Pozri  Kompletný manuál.

• Prezeranie dosiek, ktoré vytvoril niekto iný. Pozri Kontrola umiestňovania, Kontrola vytvárania spojových trás - tvorba spojovacích trás.

• Špecifikácia umiestnenia a vytvárania spojov na základe vyhodnocovania podmienok. Pozri  Umiesňovanie komponentov, Kontrola umiestňovania, Vytváranie spojov sietí zohľadňujúce kritériá, a  Kontrola vytvárania spojových trás.

• Vytvorenie dosky. Použitím Capture  vytvoríte netlist z vašej schémy, ktorý môže zahrňovať aj návrhové pravidlá, ktoré riadia logické umiestňovanie súčiastok a vytváranie  spojov. Etapa končí natiahnutím net listu do prostredia Layoutu.

• Špecifikácia parametrov dosky. Špecifikujete globálne nastavenia dosky včítane jednotky merania vzdialeností, gridy a nastavenie medzier medzi vodičmi. Naviac vytvárate obrys dosky a definujete vrstvy plošných spojov (the layer stack), pájacie plošky (padstacks), a prechodky (vias).

• Umiestňovanie komponentov a kontrola umiestnenia. Môžete použiť manuálne nástroje na umiestňovanie komponentov individuálne alebo skupinovo. Následne môžete použiť nástroje pre kontrolu umiestnenia na základe informácií z viacerích zdrojov ktoré poskytuje Layout..

• Vytvárnie plošných spojov a ich kontrola.  Vytvárate spoje na doske a využívate výhod technológie vlož a odsuň  ( push-and-shove )(technológia tvorby spojových ciest), ktorá posúva spoje tak aby vytvorili miesto práve vkladanej ceste. Následne kontrolujete vytvárané spoje používaním informácií o spojoch z množstva rôznych zdrojov v rámci Layotu.

• Dokončovacie práce na doske. Layout podporuje zoradenú postupnosť príkazov v Auto menu slúžiace na ukončenie návrhu. Tieto práce zahrňujú tieto činnosti  Kontrola pravidiel návrhu (Design Rule Check), Vyčistenie návrhu (Cleanup Design), Zmena názvov komponentov (Rename Components), Spätná anotácia (Back Annotate), Spustenie Post Procesora (Run Post Processor), a vytvorenie výstupných zostáv (Create Reports).

• Layout zahrňuje GerbTool, ktorý predstavuje plnohodnotný CAM nástroj, zahrňujúci aj Gerber editor, ktorý vie čítať a zapisovať štandardný  Gerber formát a  IPC-356. Nástroj GerbTool má prostriedky pre automatický teardropping, panelization, venting and thieving, and odtránenie nepoužitých pájacích plošiek (pads) a silkscreen on pads. Tieto procesy sa používajú na vylepšenie technolgičnosti výroby.

  • Postup vytvorenia netlistu v Capture pozrite si dokumentáciu ku Capture.

  • Návod na používanie nástroja GerbTool, pozrite si OrCAD Layout Uživateľskú príručku Gerb Tool - GerbTool User’s Guide.

• Layout taktiež zahrňuje Visual CADD, ktorý predstavuje dvojdimenzionálny nástroj na kreslenie ktorý môžete využiť v prípade potreby vykreslovania mechanických vecí. Visual CADD uľahčuje dizajn a kreslenie tým, že poskytuje nástroj na vykreslovanie obrysových čiar dosky, oblastí zahrňujúce alebo vylučujúce komponenty na základe výškových kritérií -  height keepins a keepouts, a podobných objektov, ako aj jednoduchých alebo dvojitých čiar, kružníc, pravidelných a nepravidelných polygónocv - regular and irregular polygons, a t.ď.  Visual CADD importuje a exportuje  .DWG, .DXF, a .GCD súbory.

< 2 Vytvorenie dosky

Súbor  netlist (.MNL) popisuje vzájomné prepojenie návrhu schémy používajúci názvy prepojení (the names of nets), komponenty a vývody (pins). Netlist obsahuje nasledovné veci:

• Názvy púzdier (Footprint names)

• Elektrické púzdro - (Electrical packaging)

• Názvy komponetov (Component names)

• Názvy prepojení - nazov siete (Net names)

• Pin komponentu pre každú sieť. (The component pin for each net)

• Sieť, pin a informáciu o vlastnostiach komponentu. (Net, pin, and component property information)

Technologický vzor (technology template) (.TCH) špecifikuje charakteristiky dosky, včítane manufacturing complexity a typ komponentu. Technologický vzor môže taktiež zahrňovať štruktúru vrstiev dosky ( the layer structure), nastavenie gridov (grid settings), inštrukcie týkajúce sa medzier (spacing instructions), a mnoožstva ďaľších kritérií dosky. Technologické vzory poskytované s programom Layout sú zdokumentované v prílohe A Užívateľskej príručky OrCAD Layoutu: Porozumenie súborom používaných v Layoute  ( Appendix A: Understanding the files used with Layout in the OrCAD Layout User’s Guide).

Vzor dosky  (board template) (.TPL) kombinuje obrys dosky a možné montážne otvory, hrany konektorov, a ostatné fyzické objekty na doske zahrnutých do štandardného technologického vzoru Layoutu,  DEFAULT.TCH. Vzory dosiek, ktoré pskytuje Layout sú ilustrované v manuáli  Knižnica púzdier OrCAD Layoutu. ( OrCAD Layout Footprint Libraries ).

Súbor  dosky (board file) (.MAX) obsahuje všetky fyzické a elektrické informácie dosky.

• Použite vzor dosky

• Importujte svoju dosku do Layout použitím prekladača "DXF do Layout-u" (DXF to Layout translator )

• Importtujte svoju dosku do Layout-u použitím prekladača  "PRO-E do Layout-u"  (PRO-E to Layout translator)

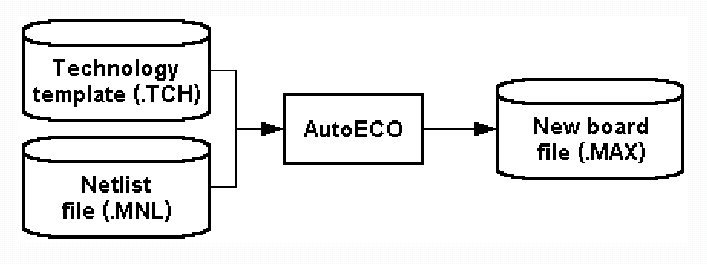

1.   Uistite sa, že bol vytvorený netlist so všetkými názvami púzdier a ostatnými potrebnými informáciami.

2.  Vytvorte podaresár v ktorom budú spolu koexistovať schéma návrhu, netlist a doska a vložte návrh schémy (ak ho máte ) a jeho netlist do tohto podadresára.  OrCAD poskytuje na tento účel svoj podadresár (ORCADWIN \ LAYOUT \ DESIGN).

3.  Z Layout-ovho session rámu vo File menu, vyberte New. Objaví sa dialóg Load Template File ktorý požaduje vzorový súbor.

4.   Vyberte technologický vzor (technology template)(.TCH), potom navolte tlačítko Open. Objaví sa dialógové okno požadujúce načítať zdroj netlistu (Load Netlist Source).

5.   Vyberte súbor net listu (napríklad, design_name.MNL), potom uzatvorte tlačítko Open. Objaví sa dialógové okno pre uloženie súboru Save File As .

6.   Špecifikujte názov pre novú dosku (napríklad, design_name.MAX), potom navolte tlačítko Save. Začne proces AutoECO.

7.   Ak je to nevyhnutné dajte odpovedzte dialógovému boxu Link Footprint to Component (prepojenie pätice s komponentom ) (aby ste ziskali viac informácií použite integrovaný Help).

8.   Nakreslite obrys dosky použijúc kroky publikované v téme  Vytvorenie obrysu dosky (To create a board outline).

Tip Ak vaša doska používa metrický formát (metrické jednotky) použite  METRIC.TCH.

Tip Jedna výhoda použitia vzoru dosky (.TPL) je tá, že obsahuje všetky informácie v   DEFAULT.TCH, kde vzor dosky obsahuje aj obrys dosky čím vám šetrí prácu s vykreslovaním tejto vami.

Poznámka Aby ste mohli určiť ktorý vzor dosky (.TPL) chcete použiť, môžete si pozrieť ich ilustrácie v manuáli Footprint Libraries OrCAD Layoutu. (OrCAD Layout Footprint Libraries manual), alebo môžete urobiť nasledovnú vec: Z okna Layout session z menu File, vyberte Open. Otvorí sa dialógový box ponuky Open Board. Zmente adresar na  ORCADWIN \ LAYOUT \ DATA , zmente typ súboru  Files of type na  All Files (Všetky súbory), navolte vzor dosky (.TPL), potom navolte tlačítko Open (Otvoriť). v Layoute sa vám zobrazí vzor dosky.

Poznámka Ak vzor dosky obsahuje komponenty (ako napr. - konektory na hrane - edge connectors), potom musíte mať v súlade súčiastky súhlasiace s referenčnými značkami v schéme zapojenia za účelom aby Layout priradil spoje týmto komponentom. Ak referenčné značky nie sú v súlade, Layout vytvorí pre dosku nové súčiastky, a komponenty, ktoré sú na doske nebudú mať žiadne spoje ktoré by sa k nim priradili.

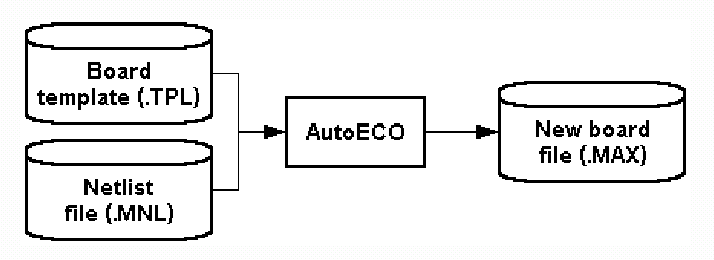

1.   Uistite sa že je je vytvorený netlist so všetkými označeniami pätíc (footprints)  a ostatnými nevyhnutnými informáciami.

2.   Vytvorte podadresár v ktorom bude spolu koexistovať návrh schémy, netlist a doska a vložte do tohto podadresára návrh schémy (ak ho máte) a netlist. Na tento účel poskytuje OrCAD podadresár (ORCADWIN\LAYOUT\DESIGN).

3.   Z položky menu File, vyberte  New. Objaví sa dialógové okno Load Template File.

4.   Navolte vzor dosky(.TPL), a potom navolte tlačítko Open. Objaví sa dialógové okno Load Netlist Source (Načítaj zdroj netlistu).

5.   Vyberte si súbor netlistu (napríklad, design_name.MNL), potom zvolte tlačítko  Open (Otvoriť). Objaví sa dialógové okno Save File As (Ulož súbor ako...).

6.   Sšpecifikujte názov súboru pre novú dosku(napríklad, design_name.MAX), potom navolte tlačítko  Save (Uložiť). Proces  AutoECO začne.

7.   Ak je to nevyhnutné odpvedzte dialógovému oknu Link Footprint to Component (Spoj  fottprint s komponentom - pri nejasnostiach použite nápovedu Help s vysvetlením funkcie).

8.   Keď AutoECO skončí, uvidít ekomponenty v novom pracovnom okne návrhu.

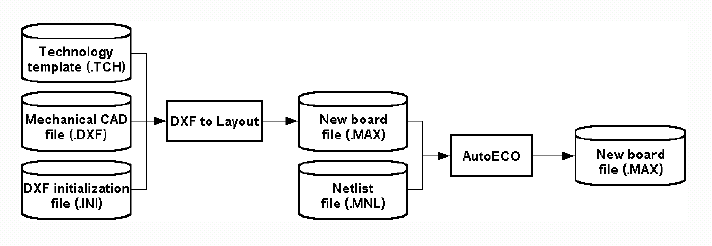

1.   Uistite sa že netlist sovšetkými kódmi pätíc (footprints) a ostatnými informáciami je vytvorený.

2.   Vytvorte podadresár v ktorom budú spolu koexistovať chéma návrhu, netlist a doska plošných spojov a vložte do tohto podaresára schému  (ak ju máte) a netlist. OrCAD poskytuje na tento účel podaresár (ORCADWIN \ LAYOUT \ DESIGN).

3.   Vytvorte obrys dosky v prostredí Visual CADD-u (alebio v nejakej inej mechanickej CAD aplikácii), uložte to (a ľubovolné iné  pertinent floor planning information) ako  .DXF súbor, potom uložte  .DXF súbor do toho istého súboru ako ste uložili schému zapojenia a jeho netlist.

4.   Z okna Layout’s session , vyberte File, potom Import, potom DXF to Layout. Objaví sa dialógové okno The DXF to MAX.

5.   V okne Input DXF File text, použite tlačítko  Browse (Vyhĺadaj) aby ste lokalizovali miesto a vyberte súbor  .DXF typu ktorý vykonáte v treťom kroku príkazu a potom navolte tlačítko Open (Otvoriť).
   *  Upozornenie  Ak .DXF fsúbor bol vytvorený použijúc millimetre, potom výsledkom operácie DXF to MAX (t.j. transformácia DFX na interný formát MAX layoutu) bude metrická doska(.MAX). Z tohto dôvodu aj váš netlist musí byť vytvorený v metrickej mierke t.j. v milimetroch, pretože layout nenačíta netlist vytvorený v palcoch ak doska je v milimetroch  (a naopak).

6.   V textovom - komunikačnom okne Output Layout File, doplnte názov pre výstupný  .MAX  súbor.
    * Aby ste zistili ako zostrojiť obrys dosky a uložili ho ako .DXF súbor v prostredí Visual CADD, a o modifikácii MAXDXF inicializovaného súboru, ktorý špecifikuje mapovanie dát medzi  DXF and Layout formátom, pozrite si návod - učebný text k Visual CADD -  OrCAD Layout Visual CADD Tutorial. Aby ste získali inštrukcie ako použiť  Visual CADD, pozrite si Užívateľskú príručku k OrCAD layout-u. (OrCAD Layout Visual CADD User’s Guide.)

7.   Verifikujte že MAXDXF.INI sa zobrazuje v  DXF .INI File textovom okne a že  DEFAULT.TCH sa zobrazuje v okne Technology File, potom navolte tlačítko  Translate (Preklad). Layout kombinuje súbory a zobrazuje výsledky prekladu v textovom editore ako je napríklad  Notepad. Uzavrite textový editor keď skončíte prezeranie výsledkov transformácie - prekladu.

8.   Z okna Layout’s session, navolte File, a potom Open. Otvorí sa dialógové okno  Open Board.

9.   Lokalizujte a vyberte .MAX súbor ktorého názov ste zadali v kroku 6, potom vyberte tlačítko Open. Doska sa zobrazí v Layout-e.

10.   Dajte Review dosky, zaistením si, že dátum je tam kde ho chcete a že vrtací náčrt je v akceptovatelnej lokalite  (napríklad, napravo od obrysovej čiary dosky, tak aby ste ju držali mimo komponentov ktoré sa načítajú s netlistom). Keď je doska tak ako ju chcete mať, uložte ju (použijúc  .MAX extenziu - príponu súboru) a ukončte layout.
    Tip Môžete uložiť dosku, ktorú ste prezerali v kroku 10 ako vzor dosky (.TPL), tak, že keď ju budete potrebovať znovu ju použijete. Aby ste zistili ako vytvoríte užívateľský vzor dosky pozrite si Užívateľské vzory  (Custom templates) v kapitole  4, Nastavenie dosky -v Užívateľskej príručke OrCAD layout.  (Setting up the board in the OrCAD Layout User’s Guide.)

11.   V okne Layout session vyberte v menu File, navolte New. Objaví sa dialógové okno Load Template File (Načítaj súbor vzoru).

12.   Zmente vo Files type súboru na Board (*.MAX), lokalizujte a navolte  .MAX súbor ktorý ste uložili v kroku 10, potom navolte tlačítko Open (Otvoriť). Otvorí sa okno Load Netlist Source (načítanie zdrojového súboru netlistu).

13.   Vyberte súbor netlistu (napríklad, design_name.MNL), potom zvolte tlačítko  Open (Otvoriť). Objaví sa dialógové okno Save File As (Ulož súbor ako).

14.   Špecifikujte názov novej dosky (napríklad, design_name.MAX), potom navoltetlačítko Save (Uložiť). Proces AutoECO začne.

15.   Ak je to nevyhnutné, odpovedzte v dialógovom okne  Link Footprint to Component (Spoj označenie pätice s komponentom)(vyberte si dialógové okno Help ak chcete porozumieť voˇbám dialógového okna).
    Aby ste zistili inštrukcie pre zmenu vzťažného - centrálneho súradnicového bodu dosky, pozrite si posledný krok pri Vytváraní obrysu dosky. Aby ste získali inštrukcie ako posúvať vrtaciu schému, pozrite si Moving the drill chart v kapitole 11, Post processing v  OrCAD Layout User’s Guide.

16.   AutoECO skončí, a uvidíte komponety v okne návrhu.

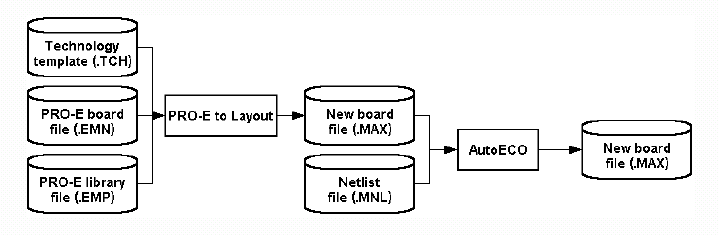

Importovanie dosky pri použití prekladača PRO-E do Layout-u

1.   Uistite sa, že bol vytvoreny netlist so všetkými footprint-ami a ostatnými nevyhnutnými informáciami.

2.   Vytvorte podadresár v ktorom budú spolu koexistovať schematický návrh, jeho netlist a ich doska a vložte schematický návrh (ak ho máte) a netlist do tohto adresára. OrCAD na tento účel poskytuje podadresár (ORCADWIN \ LAYOUT \ DESIGN).

3.   Uložte váš Pro/ENGINEER-om vytvorený návrh v IDF formáte, ktorý používa .EMN príponu pre súbor dosky a .EMP príponu pre knižničný súbor, potom vložte tieto dva súbory do toho istého podadresára v ktorom máte schematický návrh a netlist.

4.   Z pracovného okna Layoutu vyberte v menu voľbu File, následne Import a následne PRO-E to Layout. Objaví sa dialógové okno pre funkciu PRO-E to Layout.

5.   Do textového dialógového boxu pre vstup názvu súboru IDF pre dosku (IDF Board File) vložte názov súboru v ktorom Pro/ENGINEER má uloženú doskubsahuje dosku  (.EMN).

6.   Do textového dialógového boxu pre vstup názvu súboru IDF obsahujúceho knižnicu  (IDF Library File) vložte meno súboru obsahujúceho Pro/ENGINEER knižnicu (.EMP).

   • Tip   Mechanický Inžinieri občas vytvoria obrys dosky, výškové restrikčné (zakázané) zóny, prázdne miesta a (výstupy ciest?) route keepouts v takom prostriedku ako je  Pro/ENGINEER a potom odošlú informáciu Elektro - inžinierom použijúc IDF Board file (súbor IDF Board) Nakoľko tu nie sú dáta pre uložené komponenty preto to niesú IDF Library file - súbory knižníc IDF. V takomto prípade jednoducho ponechajte textový box pre názov súboru IDF knižnice (IDF Library File) nevyplnený.

7.   V textovom boxe Input technology (vstupná technológia0 alebo Layout File (súbor layoutu) vpíšte názov technológie alebo Layout súboru.

   • Tip   Ak vytvárate nový Layout súbor (new Layout file), vyberte si technologický súbor (.TCH), ktorý použijete ako vzor. Ak sa opäť vrátite do Layoutu, potom doska ktorá podstúpila termálnu analýzu, obdrží názov originálneho Layout súboru pre dosku (.MAX) ktorú ste dali ako vzor v textovom boxe pre Input Technology alebo Layout File.  Týmto spôsobom, ak posúvate pozíciu komponentov z dôvodu tepelnej spotreby, potom aj vo vašom originálnom súbore pre dosku v Layoute sa komponenty presunú na svoje nové pozície.

8.   V textovom boxe Output Layout File (výstupný súbor Layoutu ), uveďte názov pre výstupný súbor  (.MAX).

9.   Podľa potreby si vyberte z nasledovnej voľby a potom zvolte tlačítko Translate (Preklad).

   • Overwrite existing files - Prepíš existujúce súbory - Vyberte si túto voľbu ak chcete aby výstupný súbor prepísal existujúce súbory bez toho aby vás system unúval s požiadavkou o povolenie.

   • Center placed components - Vycentrujte umiestnené komponenty - Ak pôvodné umiestnenie kritických súčiastok tak ako ich definovali mechanickí inžinieri nie je v súlade s pôvodným umiestnením tak ako ich definovali Elektrickí inžinieri, navoľte túto voľbu ktorá spôsobí the centroid časti mechanických inžinierov, za účelom prekrytia  the centroid  časti Elektrických inžinierov. Upozorňujeme však, že referenčné značky (reference designator) používané pre súčiastky musia byť v súlade s referenčnými značkami špecifikovanými vo vašom netliste. Ak nie je tomu tak, zmente tieto referenčné značky súčiastkuy ešte pred transformaovaním schematického návrhu do formátu pre layout ešte predtým ako urobíte load (natiahnete do aplikácie) vášho netlistu. Akonáhle referenčná značka je v súlade s netlistom, počas natahovania netlistu bude súčiastke poskytnutý požadovaný footprint (pätica súčiastky), silkscreen-om a elektrickými informáciami o konektivite.

   • Ignore all components- Ignoruj všetky komponenty  - Navoľte si túto voľbu ak chcete odmietnuť informácie o uložení komponentov vo vašom súbore IDF Knižnice ( IDF Library file).

   • Do not update board outline or voids - Neupravovať brysy dosky a prázdne miesta  - Navoľte túto voľbu ak ste zmenili obrysy dosky (napríklad počas termálneho modelovania), ale chcete udržat  originálny obrys ktorý máte v originálnou súbore Layoutu.

10.   Z položky File Layout pracovného okna navolte New (Nový). Objaví sa dialógové okno (dialog box) The Load Template File - Natiahnutie vzorového súboru.

11.   Zmente typ súboru na Dosku (Board) (*.MAX), zistite pozíciu a navoľte nový .MAX súbor, potom navoľte Open - tlačítko Otvor. Objaví sa dialógové okno pre natianutie zdroja netlistu (The Load Netlist Source).

12.   Vyberte súbor netlistu (napríklad , design_name.MNL), potom navoľte Open - tlačítko Otvor.  Objaví sa dialógový box  Save File As - Ulož súbor ako.

13.   Špecifikuj meno pre novú dosku (napríklad, design_name.MAX), potom navoľ talčítko Save - Ulož. Odštartuje sa proces AutoECO.

14.   Ak je to nevyhnutné odpovedz na dialógový box   Link Footprint to Component - Vytvor spojenie medzi footprintom a komponentom. (použite tlačítko Help aby ste si nechali vysvetliť voľby dialógového boxu).

15.   AutoECO končí a vy môžete vidieť komponenty v okne dizajnu.

< Nastavenie parametrov dosky  3

V Layout-e, by ste mali nastaviť parametre dosky ešte pred tým ako začnete umiestňovať komponenty. Zoznam parametrov uvádzame nižšie, ale nie všetky pre vašu dosku potrebujete.

•   Vytvorenie obrysu dosky plošných spojov.

•   Nastavenie mernej jednotky (palce, centimetre)

•   Nastavenie systemových gridov (pomocné bodky vytvárajúce ukladací raster).

•   Pridanie montážnych otvorov.

•   Definovanie vrstiev sendvičovej štruktúry dosky plošných spojov.

•   Nastavenie globálnych parametrov pre vytváranie medzier medzi spojmi.

•   Definovanie pájacích plošiek.

•   Definovanie prechodiek - priečnych prepájacích otvorov v plošnom spoji.

Poznámka Všetky položky o ktorých referujú spomenuté položky môžu byť uložené do súborov vzorov. Aby ste zistili inštrukcie potrebné na vytvorenie užívateľských vzorových dosiek (.TPL), pozrite si tému Užívateĺské vzory - Custom templates -  kapitola 4: Setting up the board in the OrCAD Layout User’s Guide - Užívateľská príručka - nastavenie dosky v OrCAD layoute.

Poznámka. Layout vyžaduje práve jednu obrysovú čiaru na globálnej vrstve (on the global layer).

1.   Z menu Tool (nástroje), vyberte Dimension (Rozmery), potom zvoľte Datum (Počiatočný bod - nie dátum!). Kliknite na spodný ľavý roh dosky, aby ste umiestnili počiatok  (dôvodom je umiestnenie štartovacieho gridu pre umiestnenie komponentov). Stlačte  HOME aby ste prekreslili - t.j. znova vykreslili obrazovku.

   • Poznámka Umiestnenie počiatočného bodu v ľavom spodnom rohu dosky vám dáva možnosť vytvorenia pozitývnych X,Y koordinát , zatiaľ čo iné umiestnenie vám vytvorí negatívne koordináty  ( - vo vašich výstupných zostavách a vysledkoch vytváraných po ukončení procesov tvorby návrhu). Naviac, pokiaľ je počiatočný bod dosky používaný pre všetky gridové body, keď pohnete týmto počiatočným bodom po umiestnení komponentov, vaše miesta, spojové čiary a prechodky (place, routing, and via grids) budú zasiahnuté. A tak môžete mať ťažkosti pri zmene polohy počiatočného bodu (datum) pri presnej lokalizácii miesta z ktorého ste ho posunuli.  .

2.   Vyberte tlačítko obstacle toolbar .

3.   Z roletového menu (pop-up menu) vyberte New (Nový) a z neho vyberte Properties (Vlastnosti).Objaví sa dialógový box Edit Obstacle - edituj obrys.

4.   Z Obstacle Type výberového listu (Obstacle Type drop-down list), navolte Board outline - obrys dosky.

5.   V textovom boxe označenom Width - ( šírka ) text box, vpíšte hodnotu pre šírku obrysu.

   • Tip Layout má 50 mil-ov (1 mil= 0.001" ) štandardnú šírku obrysu dosky , za účelom vytvorenia medzery medzi meďou a hranou dosky na vrstve súvislej medi - plane layer.

   • Jedna polovica šírky je pullback (25 mils standardnej šírky), mali by ste nastavovať šírku obrysovej čiary dosky dvojnásobok pullbacku.  Rez je vykonávaný dole do centra obrysovej čiary dosky.

6.   Z výberového listu Obstacle layer - navoľte vrstvu Global Layer, potom stlačte tlačítko OK. Dialógové okno Edit Obstacle sa zavre.

7.   Presunte sa na miesto na doske na ktorom chcete začať kreslenie obrysovej čiary, potom kliknite na ľavé tlačítko myšky aby ste vložili  prvý roh.

   • Poznámka Nakoľko obrysová čiara dosky má byť uzavretý polygon, Layout automaticky začína formovať uzavretú oblasť. Po tom ako umiestnite prvý roh obrysovej čiary dosky, automaticky uzavre polygon za vás ak ho neuzavrete sami.

8.   Pokračujte v klikaní ľavým tlačítkom myšky aby ste vložili daľšie rohy.

9.   Po tom ako kliknutím vytvoríte posledný roh, navoľte z roletového menu Finish (Ukončenie). Layout automaticky dokompletizuje celý obrys dosky.

Upozornenie Ak vaša doska používa metrickú mieru potom môžete dosiahnúť najvyššiu presnosť používaním technologického vzoru v súbore  METRIC.TCH. S vašou doskou otvorenou v Layoute navoľte v menu File - Load, a z ponúknutých vzorov vyberte METRIC.TCH, potom vyberte tlačítko  Open. Po tom ako sa natiahne súbor METRIC.TCH uložte vašu dosku -  save.

Tip Ak vykonáte operáciu zoom in počas kreslenia, môžete zatlačiť  C aby ste vytvorili zobrazenie v ktorom sa váš aktuálny kurzor dostane do stredu zobrazovanej plochy.

1.   Otvorete vašu dosku v  Layout-e.

2.   Z menu Options - voľby, vyberte System Settings - nastavenie systému. Otvorí sa dialógové okno  System Settings.

3.   Navoľte  mils, inches, microns, millimeters, or centimeters .

4.   Zatlačte tlačítko  OK .

Poznámka Ak sa raz rozhodnete pre mernú jednotku mali by ste ju už užívať počas celého návrhu a  nemeniť ani vašu dosku ani schému. and not change it in either your board or your schematic. Ak budete robiť spätnú anotáciu do pôvodnej schémy, potom zmena do inej mernej jednotky môže spôsobiť problémy s narušením dosky.

Tip Tu je pár pravidiel  of thumb na nastavenie rastrov:

•   Pre účinné vykonávanie tvorby spojov mali by rastre pre prechodky /via grid/a raster pre tvorbu spojov /routing grid/ mali mať tú istú hodnotu.

•   Raster pre umiestňovanie /place grid/ musí byť násobkom rastrov pre vytváranie spojov a prechodiek   /routing and via grids/.

•   Raster pre vytváranie spojo by nikdy nemal byť menší než  5 milov /mils/.

•   Raster može byť nastavený na menej ako 1 mil pre lepšie rozlíšenie /??- The detail grid can be set as low as 1 mil for better resolution/.

•   Komponenty sú umiestňované na raster miesta uloženia používajúc nulový bod komponentu, ktorý je zvyčajne pajacia ploška označena ako 1 (bez toho aby bol komponent modifikovaný)

1.   Z menu Options - Voľby, navoľte System Settings- systeémové nastavenia. Otvorí sa dialógové okno System Settings.

2.   Nastavte tieto hodnoty a potom navoľte tlačítko  OK.

• Visible grid - viditeľný raster Priradí raster displeja ktorý je odvodený od  bázy koordinát X a Y (napríklad ak používate mils - jednotka milov, nastavenie hodnoty 200 umiestni bodku rastra na každej pozícii 200 milov).

• Detail grid - detailný raster Určuje kresliaci raster  (pre linie a text) ktorý je založený na koordinátach  X a Y.

• Place grid - raster miesta Určuje  raster pre umiestňovanie komponentov ktorý je založený na koordinátach  X a Y. Pr elepšiu efektivitu  vytvárania spojových ciest táto hodnota potrebuje byť násobkom rastra pre tvorbu spojov. Nulový bod komponentu alebo východiskový bod footprintu je nútený na tento raster.

• Routing grid - raster pre vytváranie spojov Určuje raster používaný na vedenie spojov (see the routing grid chart below for suggested settings).

• Via grid - raster pre prechodky Určuje raster podľa ktorého vy alebo nástroj na vytváranie spojení môže umiestniť prechodku.

Poznámka Nekompatibilné rastre  (ako  20 a 25) by sa na tej istej doske nemali mixovať. Ak však považujete za nevyhnutné tak urobiť použite 5  milový raster pre  finálny prechod opakovaného vytvárania spojenia.  Taktiež raster pre prechodky menší než je raster pre vedenie spojov (napríklad 5 milov pre raster prechodiek a 25 milov pre raster dosky) zvyšuje ukončenie na ťažkých SMT doskách. Samozrejme ak doska je príliš hustá počty prechodiek by sa mal znížiť na minimálny možný počet, nakoľko prechodky sú  zodpovedné za blokovanie kanálu počas vytvárania spojov.

5 Use for extremely dense SMT boards that use 5 mils spacing and 5 mils track width (for mixed inch and metric technologies).

1.   Navoľte tlačítko component toolbar.

2.   Z roletkového (pop-up) menu  navolte New (Nový). Zobrazí sa komunikačné okienko Add Component (pridaj komponent).

3.   Navoľte tlačítko Footprint. Zobrazí sa komunikačné okno Select Footprint (Výber Footprintu).

4.   V okne určenom skupine knižníc (Libraries), navolte  LAYOUT.LLB. Použite tlačítko Add (Pridaj), ak je nevyhnutné, aby ste knižnicu pridali na listinu dostupných knižníc. (LAYOUT.LLB je uložené v podadresári LIBRARY.)

5.   Vo výberovom zozname Footprintov, navolte montážne otvory (OrCAD poskytuje tri: MTHOLE1, MTHOLE2, and MTHOLE3). Navoľte tlačítko OK aby sa zatvorilo dialógové okno Select Footprint  (Vyber Footprint).

6.   Navol vlastnosť Non-Electric, potom vyberte tlačítko OK aby sa zavrelo dialógové okno Add Component (Pridaj komponent). Montážny otvor sa The mounting hole sa pripojí na váš kurzor.

7.   Umiestnite montážny otvor na pozíciu kliknutím na ľavé tlačítko myšky.

Tip To have a mounting hole thermal into the plane layer, attach it to the net that is shorted to the plane layer. You can do this after placement. If you  don’t want a pad on the top, bottom, and inner layers, but need clearance on the plane layers, place pads that are 1 mil in diameter on the top, bottom, and inner layers. These 1 mil pads will be seen by SmartRoute and avoided, and will be drilled out when drill holes are drilled through the  board. For the plane layers, you need to define pads that are 15 mils larger than the drill hole, to provide adequate clearance from the drill. Pad size  on plane layers is used to define clearance. Plane layers are represented in the inverse, in Layout.

Tip Je lepšie mať definovaných príliš veľa vodivých vrstiev alebo súvislých vrstiev ako naopak príliš málo (ak si nie ste istí koľko vrstiev potrebujete) pred načítaním netlistu, pretože môžete neskôr znížiť počet vrstiev tým že ich označíte ako nepoužité ( unused).

Po definovaný vrstiev sendviča plošných spojov môžete informáciu uložiť do vzora dosky  board template (.TPL) pre využitie v budúcich doskách.

1.   Navolte tlačítko spreadsheet toolbar nástroje tabuľkového kalkulátora, potom vyberte Layers - Vrstvy. Zobrazí sa spredsheet pre vrstvy - The Layers spreadsheet.

2.   Znovu zobrazte prehľad nastavenia typu vodivých vrstiev a dvakrát kliknite myškou v stĺpci názvov vrstiev na vrstve ktorú chcete modifikovať. Objaví sa okno Editácia vrstiev - The Edit Layer.

3.   V okne Layer Type group - skupyna typov vrstiev, navolte požadovanú voľbu (napríklad, na to aby ste zakázali aby sa daná vrstva používala na vedenie spojov, navoľte Unused Routing - nepoužité na vedenie spojov ; na definovanie ďaľšiej plošnej, vrstvy navoľte Plane Layer).

4.   Ak zmeníte rootovaciu vrstvu na súvislú plochu zmente  Layer LibName  na PLANE.

5.   Navoľte tlačítko OK.

Tip Aby ste globálne - t.j. naraz priradili rovnaké previdlá pre vytváranie medzier - t.j. odstupy pre všetky vrstvy naraz, urobte toto: v tabuľke Route Spacing dvakrát kliknite v okienku Layer Name - t.j. v titulnom okienku tohto nastavenia. Otvorí sa dialógové okno Edit Spacing - edituj pravidlá pre vytváranie odstupov/medzier a tam vpíšte požadovanú hodnotu do jemu prináležajúcemu údajovému poľu  (napríklad, vpíšte hodnotu pre  Track to Track Spacing - t.j. odstup medzi dvomi vedeniami ), potom navoľte tlačítko OK.

Poznámka Nesmiete zmazať vrstvu z tabuľky Layers - vrstvy/hladiny. Ak chcete zakázať používanie vrstvy, dvakrát klinkite na na ňu a potom ju označte v otvorenom dialógovom okne Edit Layer - editovanie vrstvy ako  Unused Routing - nepoužívať pre vedenie spojov.

1.   V paneli nástrojov navoľte tlačítko Tabuľka, vyberte Strategy - stratégia, potom navoľte Route Spacing - Odstupy pri vedení. Otvorí sa tabuľka The Route Spacing - Odstupy prei vedení.

2.   Dvakrát kliknite na vybranú vrstvu ktorú chcete modifikovať. Objaví sa dialógové okno Edit Spacing - edituj nastavenia odstupov.

3.   Nastavte tieto voľby a potom stlačte tlačítko  OK.

• Track to Track Spacing = odstupy vedenie - vedenie   Vedenia -Tracks sú definované ako ľubovolné vodivé spoje a medené prekážky (such as keepouts and place outlines - obrysy miesta uloženia). Track-to-track určuje odstup vedenie-vedenie t.j. špecifikuje minimálne množstvo miesta požadovaného medzi vedeniami rôznych sieťí a taktiež medzi vedeniami a prekážkami - obstacles - rôznych sietí. (Poznámka prekladateľa: medzera medzi dvomi vodičmi patriacimi do rôznych sietí predstavuje izoláciu medzi nimi. Je to dané technológiou či daná medzera bude postačovať, či pri nej nevzniknú poruchové vlasové mosty, ktoré vytvárajú nežiadúce skraty. Pri odleptávaní medzier môže vzniknúť opačný jav jav - podleptanie, ktoré môže príliš tenké vedenie prerušiť mikroskopickým kanálom odleptanej medi - o tom je problematika dodržiavania odstupov a hrúbky vedení.)

• Track to Via Spacing = odstupy vedeie - prechodka Track-to-via (a obstacle/prekážka/-to-via) - špecifikuje minimálne odstupy medzi vedením a prechodkou patriacej do inej siete (týka sa to aj vodivých prekážok - tienenie tvorené masívnou medenou plochou).

• Track to Pad Spacing = odstupy vedenie - kontaktná ploška  Track-to-pad (a obstacle/prekážka/-to-pad) určuje minimálny priestor medzi kontaktnou plôškou a vedením patriacich do rozdielnych sietí (vodivé prekážky tiež).

• Via to Via Spacing = odstupy prechodka - prechodka Špecifikuje minimálny priestor medzi dvomi prechodkami patriacimi do rôznych sietí.

• Via to Pad Spacing = odstupy prechodka - kontaktná plôška Špecifikuje minimálny priestor požadovaný medzi kontaktnou plôškou a prechodkou tej istej siete (samozrejme to latí aj pre vzťah medzi rôznymi sieťami). Napríklad pre udržanie vzdialenosti 25 mil-ov medzi SMT kontaktnou plôškou - t.j. plôškou pre pripájanie súčiastok technológiou povrchovej montáže a "fanout" prechodkou - t.j. prechodkou ktrá umožňuje prestup spojenia od kontaktnej plôšky do inej vrstvy plošného spoja - tak nastavte Via to Pad Spacing na hodnotu  25.

• Pad to Pad Spacing = odstupy kontaktná plôška - kontaktná plôška  Špecifikuje minimálny odstup medzi kontaktnými plôškami patriacimi do rôznych sietí.

Poznámka Nesmiete nazvať vami vytvorený užívateľský padstack - t.j. vzor plôšky určenej pre nožičky komponentov menami od T1 po T7, pretože by ste tak prepísali technologický vzor padstackov kedykoľvek by ste načítali technologický vzor zo súborov. Taktiež uistite sa, že ste definovali padstacky s dierami-skrz (through-hole padstacks) na všetkých vrstvách včítane tých, ktoré sú označené ako nepoužívané. V inom prípade môžete vytvoriť neúmyselne slepé alebo pochované prechodky.  Naopak plošky pre povrchovú montáž -Surface-mount pads -nie sú definované na interných vrstvách.

1.   V paneli nástrojov stlačte tlačítko Tabuľka a navolte  Padstacks. Otvorí sa tabuľa označená Padstacks.

2.   Navoľte padstack a vyberte z plávajúceho menu (pravé tlačítko myšky) Properties - Vlastnosti. Otvorí sa dialógové okno Edit Padstack - Editovanie padstackov.

3.   Vpíšte nové meno do kolonky pre názov - v textovom poli  Padstack, editujte ostatné voľby pre zmenu veľkosti alebo tvaru obrysu podľa požiadavky a nakoniec zvolte tlačítko OK.

4.   Vytvorte špecifickú definíciu padstacku aj pre vrstvy vrtacieho plánu a veľkoplošných medených vrstiev.

Poznámka Výčlenením prechodky pre konkrétnu sieť nazabráni inej sieti aby použila túto prechodku. Nastavenia ktoré  sa urobili v dialógovom okne  Assign Via -Priraď prechodku -  jednoducho prepíše pre navolenú sieť nastavenie voľby Use All Via Types - použi všetky typy prechodiek v dialógovom okne v Route Settings - nastavenie vedenia  (idete z menu  Options, kde navolíte Route Settings - nastavenie pravidiel vedenia spojov). Práve preto navoľte voľbu  Use All Via Types option a potom ešte priraď špecické prechodky sieťam použijúc dialógové okno  Assign Via.

Tip Ak si nevyberiete  voľbu Use All Via Types - použi všetky typy prechodiek - v dialógovom okne  Route Settings - nastavenie pravidiel vedení spojov , musíte špecificky priradiť prechodky sieťam ... !!!!    you must specifically assign vias to nets that need their via types restricted. V inom prípade, smerovač vybere to čo bude považovať za "najlepšiu" prechodku, pri použití jeho štandardných kritérií: !!!!   , using its standard criteria: the layer(s) the via is defined on  a jeho veľkosť je porovnaná s vľkosťou spoja.

1.   Navoľte v paneli nástrojov tlačítko Tabuľka, a potom navoľte  Padstacks. Otvorí sa tabuľa obsahujúca Padstacks - padstaky - pájacie plôšky komponentov.

2.   Navolte nepoužitú (via) prechodku  a navoľte  Properties - Vlastnosti z plávajúceho menu (pravé rlačítko myšky).  Otvorí sa dialógové okno Edit Padstack

3.   Vypíšte nové meno pre via -prechodku- ( pre novú voľnú t.j. free prechodku určenú pre napájanie , napríklad môžete použiť meno  POWERVIA) a editujete ostatné voľby za účelom zmeny veľkosti alebo tvaru obrysu podľa potreby, nakoniec štlačte tlačítko OK.

4.   Z menu Options - Voľby, vyberte Route Settings - nastavenie pravidiel vedenia spojov. Otvorí sa dialógové okno Route Settings.

5.   Navoľte voľbu Use All Via Types - Použi všetky typy prechodiek a stlačte tlačítko OK.

6.   Uzvrite tabuľku Padstacks.

1.   Navolte v paneli nastrojov tlačítko Tabuľka  - spredsheat a potom zvolte  Nets - siete. Zobrazí sa tabuľka Nets.

2.   Vyberte sieť pre ktorej chcete priradiť prechodku.

3.   Z plavajúceho menu navoľte  Assign Via per Net.

4.   Navolte pozadovanú prechodku a ukončite tlačítkom OK.

5.   Uzavrite tabuľku Nets.

Upozornenie Nemôžete navoliť  voľbu Use All Via Types - použi všetky typy prechodiek v dialógovom okne Route Settings aby ste priradili prechodku k čiastočnej sieti. Aby ste získali informáciu ako meniť definíciu prechodky pozrite si Kapitolu 8   - Zmena prechodiek v Kapitole 8 Vytváranie spojov - v Užívateľskej príručke OrCAD Layoutu.  Changing vias in Chapter 8, Routing the board in the OrCAD Layout User’s Guide.

1.   Vyberte jeden z tlačítiek panelu nástrojov určeného pre vedenie spojov.

2.   Začnite viesť sieť na ktorej chcete umiestniť prechodku.

3.   Kliknite na lavé tlačítko myšky aby ste umiestnili vrchol (roh).

4.   Z plavajúceho menu navoľte Add Via  alebo z plavajúceho menu navoľte Add FreeVia.

Akonáhle nastavíte vašu dosku, podľa postupov v Kapitole 3,  Nastavenie parametrov dosky, môžete začať s umiestňovaním komponentov.

•   Kontrola dosky, miesta a obrysovych čiar vkladania

•   Skontrolujte raster pre umiestňovanie

•   Skontrolujte zrkadlenie vrstiev alebo nastavenie vrstiev v knižnici  /check mirror layer or library layer settings/

•   Váženie a farbné kódovanie sietí.

•   Check gate and pin data

•   Kontrola predom umiestnených komponentov /preplaced components/ a ich zaistenie na doske použitím príkazov Lock -uzamkni - respektíve Fix - fixuj.

•   Vytvorte pre komponenty výškové nastavenie  keepins a keepouts, alebo skupinové keepins a keepouts - t.j. vlastnosť ktorá umožňuje kontrolované umiestnenie súčiastky do takého miesta dosky, kde bude dostatočná výška pre komponent.

Tip Ak nastavíte voľbu  Show 3D Effects - zobraz 3D Efekty- v dialógovom okne  User Preferences -  (spustíte ich cez Options menu - menu volieb - kde vyberete  User Preferences - užívateľské predvolby), a máte nastavenú výšku pre obrysovú čiaru umiestnenia komponentu, Layout zobrazí troj rozmerný obrázok ktorý bude reprezentovať výšku komponentu, a indikuje (zobrazuje údaj) výšku na obrázku.

Obrysová čiara vkladania je voliteľná, a je používaná Layoutom na vymedzenie miesta pre mechanizmus automatického vkladania.

Poznámka Obrysová čiara pre umiestňovanie komponentov môže prekrývať inú oblasť umiestňovania, ale obrysová čiara miesta komponentu sa nesmie prekrývať s inou obrysovou čiarou komponentu.

1.   Navoľte na čelnom paneli tlačítko pre tabuľku a z menu vyberte Obstacles - obrysové čiary. Zobrazí sa tabuľka s obrysovými čiarami.

2.   Prezrite v tabuľke stĺpec Obstacle Type - aby ste skontrolovali či obrysy dosky, miesta, vkladania majú uvedenú správnu šírku a výšku a či sú na správnej vrstve - layeri - (napríklad obrysová čiara dosky musí byť na globálnej vrstve -  global layer).

3.   Uzavrite tabuľku  Obstacles takže môžete vidieť obrys dosky v návrhovom okne. Ak tu sú "výseky" v obrysovej čiare kde by sa nemali ukladať žiadne komponenty potrebujete nastaviť keepout s nulovou - výškou vo vnútri  týchto  cutouts, aby ste zaistili že do týchto pozícií nebudú ukladané žiadne komponenty.

Polohový raster - place grid- vplýva na vytváranie odstupov pri umiestňovaní komponentov.  Predtým ako budete umiestňovať komponenty, skontroľujte nsatavenie polohvého rastra place grid v dialógovom okne nastavenia systému - System Settings. Štandardné nastavenie rastra umiestňovania je 100 mils, s ktorým môžete použiť rastre  pre vedenie spojov -  routing grids -  25 mils, 20 mils, 121/2 mils, 10 mils, 81/3 mils, 61/4 mils, or 5 mils (pretože 100 mils je násobok týchto hodnôt ). Štandardné metrické rastre pre umiestňovanie - placement grids -  sú 2 mm, 1 mm, a 0.5 mm.

Ak používate raster umiestňovania  50 mils alebo  25 mils /placement grid/, musíte používať raster vedenia spojov  /routing grids/ veľkosti  25 mils, 121/2 mils, 10 mils, 81/3 mils, alebo  61/4 mils (mils=mílov).

1.   Z menu  Options - voľby, navoľte System Settings - Nastavenie systému. Otvorí sa dialógové okno System Settings.

2.   Skontroľujte hodnotu v textovom okne položky  Place grid, ak je to potrebné, zmente údaj a potom stlačte tlačítko   OK.

1.   Navoľte na čelnom paneli tlačítko pre tabuľky, a potom vyberte z ponuky menu  Layers - vrstvy. Zobrazí sa tabuľka vrstiev - Layers.

2.   Skontroľujte nastavenia v stĺpci  Mirror Layer voči nastaveniu v stĺpci  Layer Name, aby ste sa uistili že vrstvy sú nastavené na zrkadlenie svojej opozitnej vrstvy.

3.   Dvakrát kliknite na každú vrstvu - aby ste vyvolali dialógové okno Edit Layer, skontrolujte že je vhodne nastavené meno v  Layer LibName, potom stlačte  ESC aby sa uzavrelo dialógové okno.

1.   V paneli nástrojov navoľte tlačítko pre tabuľky a z menu vyberte  Nets - Siete. Zobrazí sa tabuľka sietí.

2.   Dvakrát kliknite v bunke Net Name - Názov siete ktorá korešponduje so sieťou ktorej váhu chcete zmaniť, alebo ktorú chcete vysvietiť (zvýrazniť). Objaví sa dialógové okno Edit Net - Edituj sieť.

3.   Aby ste zmenili váhu siete, vpíšte do tabuľky nový údaj o váhe siete v textovom okne Weight - Váha, potom navoľte tlačítko OK alebo Použite tlačítko pre posun po obrazovke na ) ľavej strane obrazovky aby ste zmenili číslo,  potom stlačte tlačítko  OK. V stĺpci tabuľky označenom  Weight - Váha sa objaví nový údaj.

4.   Aby ste dosiahli zvýraznenie siete, navoľte voľbu Highlight - Zvýrazni v dialógovom okne Edit Net, potom zatlačte tlačítk OK . Sieť sa zobrazí vo vysvietenej farbe.

Tip Aby ste priradili farbu sieti namiesto jej vysvietenia kliknite v tabuľke Nets na okienko Color, navoľte v plávajúcom menu  Change Color - zmena farby, potom vyberte farbu zo zobrazenej  palety farieb.

1.   V tabuľke  Nets - Siete, navolte sieť resp. siete, ktorým chcete prideliť farbu.

2.   Z plavajúceho menu, vyberte Change Color - Zmeň farbu, potom zmente farbu pomocou palety, ktorá sa zobrazí.

1.   Navoľte na paneli nástrojov tlačítko pre Tabuľky a potom navoľte Packages - púzdra. Zobrazí sa tabuľka  Packages - púzdra.

2.   Verifikujte či nasledovné informácie v tabuľke sú správne, potom uzavrite tabuľku.

Package Name - Meno púzdra  textový reťazec, ktorý určuje názov elektronického zariadenia.

Gate Name - Názov hradla  Zvyčajne alfabetický znak ktorý určuje ktoré piny súviasia s ktorým hradlom. Každé hradlo v púzdre balíku. Každé hradlo v púzdre musí mať jedinečný názov, všetky piny toho sitého hradla musia zdielať ten istý názov brány.

Pin Name - Názov Pinu -  Identifikuje každý pin v termínoch ktoré zodpovedajú ich elektrickej charakteristike (INA, INB, atď.) tak, že Layout môže zameniť hradlá korektne.  každý pin v hradle musí mať jedinečný identifikátor. Pre zameniteľné hradlá korešpondujúce piny musia mať identické názvy pinov.

Gate Group - Skupina hradiel  Celé číslo, používané na určenie ktoré hradlá môžu byť zamenené. Ľubovolné hradlo ktoré je pridelené do tej istej Skupiny Hradiel  - Gate Group - ako zameniteľné. Gate Group 0 je špeciálnym prípadom ktorý predstavuje ne-zameniteľné hradlo. !!!!! is a special case that represents a non-swappable gate.

Pin Group - Piny skupiny - Celé číslo ktoré sa používa ktoré piny možn zameniť. Ľubovolné  piny ktoré sú priradené do tej istej Skupiny pinov sú zameniteľné. Skupina pinov 0 sú špeciálnym prípadom ktoré predstavujú nezameniteľný pin.

Pin Type - Typ pinov- Zvyčajne nastavené na hodnotu None pre štandardný typ TTL pinov, ktoré indikujú, že piny nie sú časťou ECL siete a nie je zdroj, ukončovač, alebo záťaž .  Môžete nastaviť typ pinu   None - nenastavený , Source- Zdroj, Terminator- Ukončovač, alebo  Load - Záťaž..

1.   Navoľte v paneli nástrojov tlačítko pre komponenty.

2.   Aby ste navolili všetky predom umiestnené komponenty, podržte ľavé tlačítko myšky stlačené a potiahnite myškou čím vytvoríte obdlžník okolo komponentov. Uvoľnite ľavé tlačítko myšky a všetky navolené komponenty sa vysvietia.

3.   Aby ste  dočasne  uzamkli komponenty na ich pozíciách, navoľte Lock - Uzamkni- z plavajúceho menu vyvolaného pravým tlačítkom myšky  alebo aby ste  natrvalo fixovali kompnet na jeho pozícii, navoľte  Fix z plavajúceho menu.

1.   Navoľte (označte ) niekoľko lock-nutých komponentov. Objaví sa dialógové okno s otázkou:  “One or more components locked. Override? - Jeden alebo viac komponentov je  locknutých. Prepísať? ”.

2.   Zvoľte tlačítko OK. Komponenty sa odomknú.

1.   Navoľte v paneli nástrojov tlačítko pre vyvolanie tabuliek, potom navoľte ponuku  Components - Komponenty. Objaví sa tabuľka Components - Komponenty.

2.   Dvakrát kliknite na riadok kde sa nachádza komponent, s ktorým chcete hýbať. Otvorí sa dialógové okno Edit Component - Editovanie komponentov.

3.   V skupinovom boxe Component flags - príznaky komponentu, zrušte nastavenie voľby  Fixed - Fixovaný, a potom potvrďte tlačítkom  OK.

1.   Navoľte na paneli nástrojov tlačítko určené pre obrysové čiary.

2.   Z plavajúceho menu navoľte  New - Nový.

3.   Nakreslite obdlžník ktorý definuje požadovanú oblasť  keepin alebo keepout.

4.   Dvojmo kliknite na obdlžník. Zobrazí sa dialógové okno Edit Obstacle - Edituj obrysovú čiaru.

5.   V roletovom zozname ponuky Obstacle Type - typov obrysových čiar, navoľte Comp height keepin - začlenenie kmponentov urč. výšky alebo  Comp height keepout - vylúčenie komponentov urč. výšky. V pracovnom okienku  Height - výška, zapíšte číslo korešpondujúce s výškou komponentov ktoré chcete zahrnúť resp. vylúčiť z udanej oblasti a navoľte  tlačítko OK  alebo V Obstacle Type roletovom zoname, navoľte   Comp group keepin or Comp group keepout. V textovom okienku Group, udajte číslo korešpondujúce s číslom skupiny komponentov ktoré chcete zahrnúť resp. vylúčiť, potom stlačte tlačítko OK.

6.   Z plavajúceho menu vyberte  Finish - Dokončenie. Ak ste vytvorili  výškovú reštrikciu pe komponent, obdlžník zobrazí číslo výšky a slová   “Comp keepin” alebo  “Comp  keepout.” Ak ste vytvorili skupinovú reštrikciu pre komponenty, obdlžník zobrazí číslo skupiny a slová  “Group number keepin” alebo “Group number keepout.”

Tip Ak vaše keepins a keepouts nezobrazia žiaden identifikujúci text (ako je to popísané v bode 6), mali by ste povoliť voľbu  Show 3D Effects - Ukážte 3D Efekty. Aby ste tak urobili,  User Preferences - Užívateľská predvolba v menu Options - nastavenia.

1.   Z menu File - Súbor, vyberte Load -natiahni. Zobrazí sa dialógové okno  Load File - natiahni súbor.

2.   Ak je to nevyhnutné, zmente  Files of type - typ súborov - na Strategy - Strategické.

3.   Navoľte  PLSTD.SF zo zoznamu a navoľte tlačítko  Open - Otvor.

1.   Z panela nástrojov navoľte tlačítko Tabuľky a následne z menu vyberte Nets - siete. Zobrazí sa tabuľka Nets - Siete.

2.   Použitím  CTRL klávesy, navoľte sieťe ktoré sa dotýkajú vrstiev súvislej medi -   plane layers (zvyčajne ide o, GND a VCC).

3.   Z plávajúceho menu navoľte  Enable<->Disable - Povoliť<->Zakázať. V tabuľke Nets -siete -, sa zmení údaj v kolonke  Routing Enabled - Vytváranie spojov povolené na hodnotu  No - Nie.

1.   V paneli nástrojov zatlačte  tlačítko pre komponenty.

2.   Z plavajúceho menu vyberte Queue For Placement - Zoraď za účelom  umiestnenia. Otvorí sa dialógové okno  Component Selection Criteria - Kritériá pre výber komponentov.

   Poznámka Príkaz Queue For Placement - Zoraď za účelom umiestnenia  a   Select Any - Vyber niektoré zobrazia to isté dialógové okno  Component Selection Criteria  - kritériá pre výber komponentov, ale príkazy pracujú rozdielne.  Príkaz Queue For Placement - umožní niektorým komponentom umiestňovať sa  v spolupráci s príkazom  Select Next - Vyber nasledovný. Príkaz Select Any - Vyber nejaký , na druhej strane, aktuálne vybere špecifikovaný komponent alebo skupinu kmponentov určených na umiestnenie a naviaže ich na kurzor.



3.   Zapíšte referenčnú značku (alebo iné kritériá ) komponentu, ktorý chcete umiestniť , v príslušnom  textovom okienku a zatlačte tlačítko OK. (Aby ste zistili ktoré údaje máte v dialógovom okne uviešt, použite tlačítko Help, ktoré vám vypíše dialógové okno s informáciami.)

4.   Z menu Edit, vyberte ponuku  Select Next - Vyber nasledovný. Komponent sa naviaže na kurzor. Ak ste navolili skupinu  (napríklad komponenty začínajúce na veľké písmeno  U), potom komponent s najväčším počtom spojení ktoré vyhovuje podmienke naviaže sa na kurzor.

5.   Posuňte myškou komponent na požadované miesto a kliknite na ľavé tlačítko myšky aby sa komponent umiestnil.

Tip Môžete špecifikovať viac ak ojedn komponent používaním hromadných značiek /wildcards/: ako náhradu viacerích znakov použite  hviezdičku  (*)  a ako náhradu jednoho znaku použite otáznik  (?).  Napríklad ak použijete  U*, týmto navolíte komponenty ktorých referenčná značka začína s písmenom  U.

1.   V paneli nástrojov vyberte tlačítko pre komponety.

2.   Z plavajúceho menu vyberte Place - Umiestni. Otvorí sa dialógové okno Select Next - Vyber nasledovný.

3.   Vyber komponenty určené na umiestnenie a potom zatlačte tlačítko  OK.

1.   V paneli nástrojov navoľte tlačítko pre komponenty.

2.   Z plavajúceho menu vyberte ponuku  Select Any - Vyber nejaký. Otvorí sa dialógové okno  Component Selection Criteria - Určenie kritérií pre výber komponentov.

3.   V textovom okne Group Number uvedte číslo skupiny, tak ako im bolo pridelené v schéme a stlačte tlačítko OK. Akupina komponentov sa naviažu na kurzor.

4.   Kliknite na ľavé tlačítko myšky, aby ste umiestnili komponety na dosku.

1.   V paneli nástrojov navoľte tlačítko pre komponenty.

2.   Ak je požadované, navoľte vhodný komponent(-y) alebo sieť(-e).

3.   Z plavajúceho menu vyberte voľbu  Minimize Connections - Minimalizuj spoje.

Použitie Placement Spacing Violations - porušenie pravidiel dodržiavania opdstupov

Tip Placement Spacing Violations - Porušenie pravidiel dodržiavania vzdialenosti pri umiestňovaní - používajú obrysy komponentov aby posúdili či nastalo porušenie pravidiel dodržiavania odstupov. Z toho dôvodu, obrysové čiary komponentov by mali zahrnúť celkovú plochu integrovaného obvodu /IC/ alebo dikrétneho komponentu, do ktorého budú zahrnuté aj šablóny výstupných prinov a púzdier.

1.   Z menu  Auto, navoľte Design Rule Check - Kontrola pravidiel návrhu. Otvorí sa dialógové okno Check Design Rules

2.   Navolte tlačítko Clear All -vynuluj všetko.

3.   Navoľte voľbu Placement Spacing Violations, a potom tlačítko  OK. Layout skontroluje dosku odhaľujúc chyby z dôvodu narušenia pravidiel dodržiavania odstupov, pričom každú nájdenú chybu označí krúžkom.

Na grafe hustoty sa zobrazujú dva druhy dát: hustota dosky v každej lokalite  (počet pajacích bodov a prepojov v udanej oblasti dosky), a  hustotu vodičov (t.j. hustotu vedení v každom kanáli), ktoré sa zobrazujú ako pruhové grafy v hornej časti a v časti napravo vid. obrazok.

1.   Z hľavného menu vyberiete View - Zobraz, Navoľte Density Graph - Graf hustoty. Zobrazí sa okno pre graf hustoty.

2.   Aby ste sa vrátili do povodného pracovného okna návrhu navoľte v menu View položku Design - Návrh.

Poznámka malé množstvo červenej farby v grafe je akceptovateľné, ale mali by ste sa pokúsiť udržať percentáž červenej pod  25%, pretože doska, ktorá má viac ako  25% červenej má predpoklady pre vážne problémy pri vytváraní vodivých trás.

Zobrazenie štatistiky umiestňovania

1.   V paneli nástrojov zatlačte tlačítko pre tabuľky a vyberte si z ponuky  Statistics - Štatisstika. Zobrazí sa tabuľka štatistiky.

2.   Posuňte tabuľku pokiaľ neuvídíte riadok označený  % Placed - % Umiestnených, ktorý je prvým z údajov o umiestňovaní komponentov.

3.   Po prezretí tabuľy ju uzavrite -  Close.

Potom ako umiestnite komponenty, môžete na doske vytvárať vodivé spojenia medzi komponentami.  Táto kapitola vysvetluje ako môžete vytvárať vodivé prepojenia  kritických sietí ručne. Kritické siete sú také ktoré musia spĺňať nejaké požiadavky iné niež štandardné nastavenia ako je napríklad dĺžka.

Layoutov automatický nástroj tvorby spojov používa  push-and-shove (stlač a ťahaj) metódu vytvárania spojov, ktorá minimalizuje počet prechodiek a umožňuje extrémne úplné automatické vytváranie spojov, ale aj interaktívne vytváranie spojov, ktoré vám umožňuje využívať automatické schopnosti Layoutu vytvárať spoje, a pri tom neobetovať úplne možnosť interaktívne vplývať na proces vytvárania spojov.

•   Označte vhodné vrstvy ako plošnú vrstvu /plane layer = súvislá vrstva určená na napájanie resp. uzemnenie/ alebo rootovacia vrstva - vrstva určená na vytváranie spojov.

•   Definujte prechodky

•   Nastavte alebo verifikujte vlastnosti siete.

•   Nechajte zbehnúť Placement Spacing Violations - utilita ktorá skontroluje porušenia odstupov medzi komponentami  podľa nastavených pravidiel.

Po tom ako dokončíte predošlé body, ste pripravení na sppustenie porcesu vytvárania spojových ciest. Kroky v procese manuálneho vytvárania spojov sú nasledovné:

•   Skontrolujte obrys dosky, definície prechodiek a rastre pe vedenie spojov a prechodky.

•   Natiahnite súbor stratégie vytvárania spojov / routing strategy file/

•   Vedte napájanie a zem.

•   Vyvedte spoje od kontaktných plošiek prvkov povrchovej montáže  /SMDs/ a verifikujte spoje na zem a napájanie.

•   Vedte zvyšné signály používaním nástrojov pre manuálne vytváranie spojov.

•   Optimalizujte spojové cesty používaním príkazov príkazov pre manuálnu tvorbu spojových ciest /manual rooting/.

•   Skontrolujte porušenie pravidiel dodržiavania odstupov a medzier a skontrolujte statistiku vytvárania spojov.

Tip Žlté trojuholníčky v potkanej sieti predstavujú nezapojené spoje nulovej dĺžky  (spojenia ktoré vedú priamo z plošky na vrchnej vrstve /top layer/ ku ploške na spodnej vrstve bez toho aby sa spoj posuval v smere X,Y).

•   Preverte či obrys dosky má dostatočný vnútorný priestor, či je tu len jedna obrysová čiara a či je umiestnená na vrstve označenej  global layer - globálna vrstva je to vrstva ktorá obsahuje nastavenia platiace pre všetky ostatné vrstvy.

•   Vykonajte kontrolu v tabuľke Padstacks - pajacie plošky, aby ste sa presvedčili že majú správnu veľkosť a ležia na správnej vrstve.

•   Vykonajte kontrolu či grid pre vedenie spojov je v zhode s gridom pre umiestnenie prechodiek.

Poznámka Aby ste si mohli pozrieť kompletný zoznam strategických súborov poskytovaných s programom Layout, pozrite si Prílohu A - Strategické súbory - Strategy files, Pochopenie súborov používaných v Layoute - Uživateľská príručka OrCAD Layoutu.  -  Understanding the files used with Layout in the OrCAD Layout User’s Guide.

1.   Z ponuky hlavneho menu navoľte File - Súbor, vyberte Load - Načítaj. Otvorí sa dialógové okno Načítavania - Load File.

2.   Ak je nevyhnutné zmente typ súborov na Strategy.

3.   Vyberte súbor obsahujúci stratégiu  (.SF), a potom navolte tlačítko  OK .

Tip Layout poskytuje dva typy strategických súborov: strategické súbory pre umiestňovanie komponentov -placement strategy files a strategický súbor pre pravidlá vytvárania spojov - routing strategy files. Aj keď oba typy súborov obsahujú rovnakú koncovku  .SF , súbory pre stratégiu umiestňovania - t.j. placement strategy files - začínajú s písmenami  “PL.”

1 Pri zobrazení grafu hustoty spojov, navolte v hlavnom menu  File - Súbor, vyberte Load - načítaj. Otvorí sa dialógové okno  Load File - Načítaj súbor.
2 Vyhľadajte a vyberte strategický súbor  (.SF), potom navoľte tlačítko Open - Otvor. Graf hustoty sa sám prekreslí a zobrazí nový graf hustoty dosky ako výsledok použitia novýc strategických pravidiel.

Tip Ak ste v štádiu vytvárania vedenia a stlačíte tlačítko  ALT, potom následným kliknutím  ľavým tlačítkom myšky začnete vytvárať nové vedenie tej istej siete. tento proces sa nazyva vytváranie T ciest (= odbočky, T-routing).

•   Globálny napájací pin nie je definovaný na súčiastke.

•   Napájací resp uzemňovací pin nie je napojený na správny signál.

•   Ak je aj pin pripojený, nemá  priradený signál správne meno nemá správne názov signálu.

•   Povolte sieťam pre napájanie a uzemnenie viesť spoje a toto zakážte všetkým ostatným sieťam.

•   Uskutočnite "fanout" - t.j. pomocné odbočky od plošiek ukladania a pájania prvkov povrchovej montáže (SMD) a ich napojenie na tieto súvislé vrstvy

•   U prvkov umiestnovaných do vrtaných otvorov dosky plošných spojov, overte kontrolou správne  napojenie vrstiev so súvislou meďou na kontaktné cylindre prechodiek

•   Zakážte vytváranie spojov pre napájanie a uzemnenie a povolte túto činnosť u všetkých ostatných sietí.

1.   Na paneli nástrojov stlačíte tlačítko pre tabuľku, potom navolte Nets - Siete. Objaví sa tabuľka so zoznamom sietí.

2.   Dvakrát kliknite na titulok stĺpca buniek s názvom  Routing Enabled - vytváranie spojov povolené. Objaví sa dialógové okno Edit Net - edituj sieť.

3.   Od-značte príznak  Routing Enabled - vytváranie spojov povolené a potom stlačte tlačítko  OK. nastavenie v tabuľke v stĺpci Routing Enabled pre všetky siete sa zmení na údaj No.

4.   Pokial je ešte zobrazená tabuľka sietí -  Nets -, stlačte tlačítko TAB aby ste otvorili dialógové okno  Net Selection Criteria - kritériá pre výber siete.

5.   Napíšte VCC v textovom okienku Net Name - názov siete a potom stlačte tlačítko OK. Sieť VCC sa vysvieti v tabuľke  Nets .

6.   Z plavajúceho menu vyberte ponuku  Properties - vlastnosti. Otvorí sa dialógové okno Edit Net - edituj sieť.

7.   Navolte voľbu Routing Enabled - vytváranie vedení povolené.

8.   Navoľte tlačítko  Net Layers. Otvorí sa dialógové okno  Layers Enabled for Routing - vrstvy ktorým je povolené vytvárať vodivé spoje.

   Aby ste vedeli pridávať piny komponentov ku tej ktorej sieti, pozrite si Kapitolu 8. - Pridávanie a odstraňovanie pinov pripojených na danú sieť  v stati Vytváranie vodivých spojov v Užívateľskej príručke OrCAD Layoutu. (Adding and deleting pins connected to nets in Chapter 8, Routing the board in the OrCAD Layout User’s Guide).

   Tak isto si môžete prezrieť termálne spoje.  Viac informácií nájdete v časti Prezeranie termálnych reliéfov v Kapitole 9 - Používanie termálnych reliéfov - v Užívateľskej príručke OrCAD Layoutu. ( Previewing thermal reliefs in Chapter 9, Using thermal reliefs and copper pour zones in the OrCAD Layout User’s Guide).



9.   Navoľte  POWER - napájanie v skupinovom boxe označenom  Plane Layers - súvislé vodivé vrstvy.

10.   Navoľte tlačítko OK dvakrát aby sa uzatvorili dialógové okná. Nastavenie v stlpci tabuľky  Routing Enabled - vytváranie vedení povolené pre sieť  VCC sa zmenila na Yes*  - ano.

11.   ROpakujte kroky 4 až 10 pre uzemňovaciu sieť používajúcu GND ako názov siete a taktiež aj ako súvislú vodivú vrstvu v plošnom spoji. .

12.   Uzavrite tabuľku  Nets - siete.

Poznámka V tabuľke Nets, znak  hviezdičky (*) vedľa YES - ano alebo NO - nie indikuje že táto sieť má vyčlenený špeciálny vzťah ku vrstve. Napríklad môže indikovať že sieť je napojená na  plane - súvislú vrstvu , alebo že jedna vodivých vrstiev je pre danú sieť zakázaná. Skontrolovať ktoré vrstvy sú povolené pre danú sieť môžete cez dialógové okno Edit Net - editovanie siete - kde použijete  dialógové okno Enable Layers for Routing - Povol vrstvu pre vedenie spojov.

Pre komponenty s velmi jemným odstupom nožičiek je celkom prospešné viesť fanout, pretože to je jediný spôsob ako odviesť signál blokovaný nožičkami. Pre lepšie výsledky pri fanout procese vedenia spojov mali by ste prispôsobiť raster prechodiek - via grid - odstupu nožičiek komponentov  - component pitch. Aby ste mohli viesť Fanout komponentu navoľte komponent a z Auto menu vyberte Fanout a potom navoľte Component.

Tip Ak navolíte komponent u ktorého sa má použiť metóda fanout na odvedenie spoja od kontaktnej plošky ..... If  you select a component that has been fanned out using free vias using a single mouse click, the free via fanout is included in the selection.  However, if you select the component by using either area select or SHIFT+CLICK, Layout asks if you want to include associated free vias and test  points in the selection. Choosing to exclude free vias makes editing a component using the Edit Component dialog box easier, because otherwise you’re given all the properties for the free vias in addition to all of the properties for the component.

1.   Z menu  Options - voľby, vyberte Fanout Settings - nstavenie Fanoutu. Objaví sa dialógové okno Fanout Settings - nastavenie fanoutu.

2.   Navoľte vhodné nastavenie  (na vysvetlenie možných nastavení použite tlačítko Help s kontextovou nápovedou), potom stlačte tlačítko OK.

3.   Z Auto menu, navoľte Fanout, potom stlačte  Board - doska.

1.   Navoľte nástroj na vedenie plošných spojov - routing tool.

2.   Navoľte sieť  VCC alebo  GND.

3.   Veďte spojenie do miesta v ktorom chcete vytvoriť prechodku.

4.   Stlačte medzerovník - SPACEBAR iaby ste umiestnili pozicný pracovný bod (aktuálny mílnik na ceste).

5.   Vyvolajte plávajúce menu a navoľte  Add Via - pridaj prechodku alebo z  plavajúceho menu vyvolajte Add Free Via - pridaj volnú prechodku.

1.   Navoľte v paneli nástrojov tlačítko pre tabuľku a z ponúknutého menu vyberte Statistics - štatistika. Zobrazí sa tabuľka Statistics.

2.   Ak je to nevyhnutné odpovedzte na otázku či chcete repour copper (re- znova, pour - čístý, copper- meď)  navolením tlačítka  Yes - Áno.

3.   Posúvajte tabuľku pokiaľ nenájdete riadok práve vytváranej cesty - Routed row, ktorá predstavuje začiatok dát týkajúcich sa vedenia spojov. Mali by ste vidieť hodnotu 100% v stĺpci Enabled - povolené pre  % Routed - , ktorý indikuje že ktorá sieť je ako pripojená na príslušnú spojitú vrstvu medi v danej vrstve na to určenej.

4.   Ak táto hodnota je menšia ako 100%, navolte tlačítko spomedzi nástrojov - refresh all - občerstvi všetko.

5.   Ak aj potom je hodnota menšia ako 100%, minimalizujte tabuľku  Statistics, navolte nástroj na vytváranie vedenia a  vytvorete cestu spojenia  pre príslušnú sieť na danú spojitú vrstvu medi - plane layer.

6.   Maximalizujte tabuľku Statistics, potom znova navoľte tlačítko - refresh all - občerstvi všetko.

7.   Po tom, ako sa uistíte že verifikovaná hodnota v stĺpci označenom  Enable column pre  % vytvorených spojov - Routed - je  100%, uzatvorete tabuľku  Statistics - štatistika.

1.   CV paneli nástrojov navoľte tlačítko Tabuľka a potom zvolte v menu Nets - siete.

2.   Raz kliknite na titulne okienko v stĺpci označenom  Routing Enabled - vytváranie spojov povolené. Celý stĺpec sa vysvieti.

3.   Z plavajúceho menu navoľte  Enable<->Disable - Povoliť - Zakázať. Nastavenie v stĺpci  Routing Enabled sa pre  VCC a GND siete zmenia na hodnotu  No* -nie, a pre ostatné siete sa údaje v stĺpci Routing Enabled zmení na hodnotu  Yes - Áno.

Nastavenie DRC (design rule check - kontrola návrhových pravidiel) sa autoamticky aktivuje hocikedy nastavíte režim  shove track - posúvania vedení. Naviac možete používať jedine metódu  shove track - vo vnútri ohraničenia DRC oblasti.

Shove track režim je považovaný za interaktívnu metódu vytvárania spojov, pretože vstupujete do spolupráce s  automatickými push-and-shove schopnosťami vytvárania spojov v Layoute počas vytvárania vodivého cesty.

1.   Z menu Options - voľby, navolte  Route Settings - nastavenie vedebia spojov. Otvorí sa dialógové okno  Route Settings.

2.   Navoľte voľbu r Shove Track Mode, potom navoľte jeden z nasledovných režimov a následne stlačte tlačítko  OK.

Low Power - málo energie Nástroj pre vytváranie spojov posúva spoje veľmi zľahka, alebo so snahou zachovávať pôvodný stav, maximálne aby odsunul inam staré vedenie aby získal miesto pre práve ukladané nové vedenie.

Medium Power - stredne energie Nástroj pre vytváranie spojov posúva vytvorené spoje, a môže dokonca zatlačiť spoje okolo iných spojov (ak sú napríklad plošky footpintov) a okolo ostatných spojov za účelom vyhnúť sa práve pokladanému vedeniu spojov.

High Power - veľa energie Nástroj na vytváranie spojov vytrháva, odsúva, a presmerúvava existujúce cesty podľa toho ako pridávate novú cestu.

Aby ste získali viac informácii o DRC okienku pozrite si Definovanie DRC okna v Kapitole 8 - Vytváranie vedenia spojov v Užívateľskej príručke OrCAD Layout. ( Defining a DRC box in Chapter 8, Routing the board in the OrCAD Layout User’s Guide ).

1.   Navoľte v paneli nástrojov tlačítko shove track.

2.   Definujte veľkosť DRC oblasti, ktorá zahŕňa miesto na doske s ktorým chcete pracovať.

3.   Navoľte miesto kontaktu ľavým tlačítkom myšky. Kontakt sa spojí s pointerom.

4.   Posúvajte pointer a vykreslujte dráhu spoja na doske.

5.   Kliknite na ľavé tlačítko myšky alebo stlačte klávesu medzery  SPACEBAR za účelom vytvorenia miesta zlomu na dráhe (roh).

6.   Keď budete kresliť posledný segment spojenia navoľte z plavajúceho menu  Finish - Ukonči. Spojova cesta sa automaticky napojí na centrum pajacej plošky v ktorej je spoj zakončený.  To že sa prepoj dokončil signalizuje aj zmena veľkosti kurzoru a to že pôvodne naviazaná "potkania cesta", ktorú predstavujú tenké priame spojové čiary medzi bodmi kontaktu sa od kurzoru odpojí.

Tip Keď používate režim  shove track, nástroj smerovania cesty automaticky nezobrazuje kde sú potrebné prechodky. Aby ste zmenili vrstvu v ktorej vediete spoj stlačte tlačítko s číslom ktoré koršponduje s cieľovou vrstvou (napríklad aby ste sa nastavili na vrstvu SPODNÁ VRSTVA - t.j. f bottom layer, stlačte 2). Nástroj vytvárania vedenia odstráni spoje okolo prechodky kam ju umiestňujete keď ju tam umiestnite kliknutím na ľavé tlačítko myšky aby ste pripustili vytváranie prvého segmentu spojnice na novej hladine.

1.   Z Auto menu, navoľte Design Rule Check - kontrola pravidiel návrhu. Zobrazí sa dialógové okno  Check Design Rules.

2.   Navoľte tlačítko  Clear All - vymazať všetko.

3.   Navoľte voľbu Route Spacing Violations, potom zatlačte tlačítko OK. Layout skontroluje všetky chyby vznikle nedodržaním správnych vzdialeností medzi vodivými spojmi a tieto označí krúžkami..

1.   Na čelnom paneli nástrojov navoľte tlačítko pre tabuľku, potom navoľte  Statistics - Štatistika. Objaví sa tabuľka obsahujúca štatistiku.

2.   Pusúvajte tabuľku až sa vám objaví  Routed row - riadky .... , ktorý predstavuje začiatok dát týkajúcich sa vedenia spojov.

3.   Navoľte tabuľku keď ukončíte prezeranie štatistikyl

1.   Z Auto menu, vyber Design Rule Check -kontrola pravidiel návrhu.Otvorí sa dialógové okno Check Design Rules.

2.   Vyber si z nasledovnej ponuky, a potom navol tlačítko OK. Layout vykoná špecifikovanú kontrolu a označí chyby krúžkami na doske.

Umiestnenie priestupkov dodržiavania medzier - Placement Spacing Violations Hľadá medzikomponentové priestupky dodržiavania medzier a komponentov, ktoré prestúpia výškové obmedzenia, vsunutie okrajových čiar, resp. obmedznia týkajúce sa mriežky.

Priestupky medzier medzi veičmi - Route Spacing Violations Verifikuje zachovávanie kritária vytvárania medzier medzi vodičmi popísané v tabuľke  Route Spacing - medzery medzi vodičmi .

Priestupky pravidiel sieťovania - Net Rule Violations Kontroluje každý sieťový parameter ktorý sa vymyká pravidlám popísaným v tabuľke  Nets - Siete.

Priestupky kontinuity meďi - Copper Continuity Violations Kontroluje siete sa dotýkajúcu meď, ktorá je jednak napojená na zlú sieť, a jednak nenapojenú na jej sieť.

Priestupky umiestnenia prechodiek - Via Location Violations Kontroluje prechodky ktoré narušujú hociaké pravidlá umiestneia prechodiek.

Priestupok ukončenia pajacej plôšky - Pad Exit Violations Kontroluje smerovanie spoja ktoré nezodpovedá pravidlám  ukončenia pájacej plôšky ktoré sú popísané v tabuľke Footprints.

Priestupok - SMD Fanout Violations Kontroluje všetky povolené siete ktoré vychádzajú z  SMD kontaktných plošiek a nie sú ukončené na prechodovej diere alebo prechodke.

Priestupok testovacieho bodu - Test Point Violations Verifikuje či všetky siete povolené pre testovacie body skutočne majú testovací bod.

Tip  DRC tlačítko kontrolného menu spúšťa proces  Design Rule Check s  akýmkoľvek voliteľnými nastaveniami ktoré sú nastavené v dialógovom okne  Check Design Rules - Kontrola návrhových pravidiel

Poznámka Taktiež môžete vidieť chyby popísané v tabuľke Error Markers - Značkovače chýb. Aby ste odstránili chyby, navoľte ich všetky kliknutím v   Location header cell -  v tabuľke Error Markers - Značkovače chýb, potom zatlačte klávesu DELETE - ZMAŽ.

1.   Navoľte tlačítko dotazových nástrojov - query toolbar. Objaví sa dotazovacie okno.

2.   Navoľte tlačítko z menu - error toolbar.

3.   Navoľte krúžok ohraničujúci chybu. Popis chyby sa objaví v dotazovacom okne.

4.   Vykonajte nevyhnutné činy pre odstránenie chyby.

Tip Keď posúvate kurzor myšky do dotazovacieho okna, jeho okraj sa zmenií na  “Q,” čím indikuje, že môžete kliknúť na kľúčové slovo  (ľubovolné slovo uzvreté do uvodzoviek ) aby ste obdržali dodatočné informácie.

1 Z Auto menu , navoľte Remove Violations - Odstráň priestupky, potom navoľte  Board. alebo  Z Auto menu, navoľte  Remove Violations - Odstráň priestupky, potom navoľte  DRC/Route Box.

Cleanup Design - Vyčisti návrh kontroluje návrh z hľadiska estetických a výrobných problémov  (napríklad ostré 90° úhly, nevhodné zdielanie medi - resp. plochy medi, existencia pajacej plošky, prekrývanie sa prechodiek) ktoré mohli byť vytvorené počas vytvárania spojových ciest na doske. Po behu služby Clenup Design - Vyčistenie návrhu mali by ste vždy spustiť Design Rule Check - kontrola pravidiel návrhu - t.j. kontrola či náš návrh zodpovedá nastaveným návrhovým pravidlám.

1.   Z Auto menu, vyberte Cleanup Design - Vyčistenie návrhu.

1.   Z menu Options - Voľby, navoľte Components Renaming - premenovanie komponentov. Objaví sa dialógové okno Rename Direction - Smer premenovania.

2.   Navoľte si stratégiu premenovania (t.j. smery premenovania) a stlačte tlačítko OK.

3.   Navoľte na čelnom paneli tlačítko pre tabuľku -spreadsheet toolbar button- , potom zvoľte Components - komponenty. Zobrazí sa tabuľka Components - Komponenty.

4.   Navolte si komponenty, ktoré nechcete premenovať, potom z roletového menu navoľte Properties - vlastnosti. Objaví sa dialógové okno Edit Component - Editovanie komponentu.

5.   Navoľte voľbu Do Not Rename - Nepremenuj, potom stlačte tlačítko  OK, a zatvorte tabuľku Components - Komponenty.

6.   Z Auto menu, zvolte Rename Components - Premenuj komponenty .

Upozornenie  Predtým ako vytvoríte nový .SWP súbor musíte predošlý do Capture načítať. V inom prípade nasledovná anotácia prepíše obsah   .SWP súboru. To znamená, že vaša doska a jej schéma bude nesinchronizovaná a vy nebudete môcť ju v budúcnosti resinchronizovať!

1.   Z Auto menu, navoľte Back Annotate - Spätná anotácia.

Poznámka Ak  váš výstupný formát je typu  Gerber RS-274D alebo  Extended Gerber, potom sa vytvorí dodatočný súbor  (design_name.GTD) (názov_projektu.GDT), ktorý je špeciálnym projektovým súborom prekonfigurovaným pre GerbTool.

1.   Z Options menu -menu Voľby, vyberte Post Process Settings- nastavenie post procesu. Objaví sa tabuľka Post Process.

2.   Navoľte vrstvu (alebo vrstvy) ktorej chcete zmeniť nastavenia, potom navoľte z roletového menu Properties - vlastnosti.  Otvorí sa dialógové okno Post Process Settings - nastavenie post procesu.

3.   Navoľte výstupný formát, navoľte vhodnú voľbu  (použite dialógové tlačítko Help aby ste získali informácie pre vašu voľbu), nakoniec navoľte tlačítko  OK a uzatvorte tabuľku Post Process.

4.   Ak je to nevyhnutné, navoľte v Options menu - menu Voľby Gerber Settings - nastavenie Gerberu. V dialógovom okne Gerber Preferences - Nastavenie Gerberu vyberte si voľbu ktorú chcete (pre informáciu čo použiť použite tlačítko Help ktoré sa v dialógovom okne nachádza), a potom stlačte tlačítko OK.

5.   Z Auto menu, navoľte Run Post Processor - Spusti Post Processor. Layout vytvorí post procesové súbory - t.j. súbory ktoré predstavujú záverečné práce.

1.   Z Auto menu, vyberte Create Reports- Vytvorenie zostav. Objaví sa dialógové okno Generate Reports - Generuj zostavu.

2.   Navoľte zostavu ktorú chcete generovať (pri nejasnostiach použite tlačítko Help aby ste získali ďaľšie informácie ), potom stlačte tlačítko OK .

.DXF file, 20
.EMN file, 22
.EMP file, 22

Add Free Via command, 38, 63
Add Via command, 38, 63
Assign Via per Net command,37

Back Annotate command, 74
back annotating, 73
Board command, 63, 72
board density, 53
board outlines
creating, 26
verifying before component placement, 40
board templates, 16
boards adding mounting holes, 31
creating, 15
outline, 58

Change Color command, 43
checking design rules, 70
Cleanup Design command, 72
color-coding nets, 43
commands
Add Free Via, 38, 63
Add Via, 38, 63
Assign Via per Net, 37
Back Annotate,74
Board, 63, 72
Change Color, 43
Cleanup Design, 72
Component, 62
Components Renaming, 73
Create Reports, 75
Density Graph, 53
Design, 53
Design Rule Check, 52, 67, 70
DRC/Route Box, 72
DXF to Layout, 20
EnableDisable, 48, 64
Fanout, 62–63
Fanout Settings, 63
Finish, 26
Fix, 46
Gerber Settings, 74
Import, 20, 23
Load, 48, 59–60
Lock, 46
Minimize Connections, 51
New, 17, 19, 21, 24, 26, 31, 47
Open, 18, 21
Place, 50
Post Process Settings, 74
PRO-E to Layout, 23
Properties, 26, 35, 37, 73–74
Queue For Placement,49
Remove Violations, 72
Rename Components, 73
Route Settings, 37, 65
Run Post Processor, 74
Select Any, 50
Select Next, 49
System Settings, 28–29, 42
Component command,62
component group keepins, 46
component group keepouts, 46
component height keepins, 46
component height keepouts, 46
Components Renaming command, 73
components, renaming,73
Create Reports command, 75
creating
board outlines, 26
boards, 15
padstacks, 35
critical nets, 55

density graph, 53
Density Graph command, 53
Design command, 53
Design Rule Check command, 52, 67, 70
disabling nets for routing, 48, 64
DRC/Route Box command, 72
DXF to Layout
command, 20

EnableDisable command, 48, 64
enabling nets for routing, 61
errors, querying, 71

fanout
automatic, 63
board, 62
component, 62
manual, 63
Fanout command, 62–63
Fanout Settings command, 63
file types
board (.MAX), 16
board file (.EMN), 22
board template (.TPL),16
drawing format (DXF), 20
drawing format (IDF), 22
initialization file (.INI), 20–21
library file (.EMP), 22
netlist (.MNL), 16
technology template (.TCH), 16
Finish command, 26
Fix command, 46
fixed components, overriding, 45
free vias, 36, 38, 63

gates, checking before component placement, 44
Gerber Settings command, 74
GerbTool, 12
global spacing, 33
grids detail, 29
place, 29
routing, 29
routing grid, 58
setting, 29
via, 29
via grid, 58
visible, 29
ground enabling for routing, 61
routing, 60
on SMT boards, 60
on through-hole boards, 60
verifying connection to plane layer, 64
groups, placing components in, 50

highlighting nets, 43

IDF file, 22
Import command, 20, 23
insertion outlines, verifying before component placement, 40
interactive routing, 65

keepins, 46
keepouts, 46

layer stack, defining, 32
layers defining layer stack, 32
library, 42
mirror, 42
library layers, 42
Load command, 48, 59–60
loading placement strategy file, 48
routing strategy file, 59
Lock command, 46
locked components, overriding, 45

manufacturability, ensuring, 70
measurement, units of, 27
mechanical CAD applications Pro/ENGINEER, 22
Visual CADD, 20
Minimize Connections command, 51
minimizing connections, 51
mirror layers, 42
mounting holes, adding to board, 31

nets
assigning vias to, 37–38
color-coding, 43
critical, 55
disabling, 48, 61, 64
enabling, 61
highlighting, 43
verifying connection to plane layer, 64
weighting, 43
New command, 17, 19, 21, 24, 26, 31, 47

obstacles
component group keepins, 46
component group keepouts, 46
component height keepins, 46
component height keepouts, 46
Open command, 18, 21

padstacks, creating, 35
pins, checking before component placement, 44
Place command, 50
place grid, 41
place outlines, verifying before component placement, 40
placement statistics, 54
placing components
in groups, 50
individually, 49
manually, 49
minimizing connections, 51
preparing the board for, 40
securing preplaced components, 45
selecting the next component, 50
spacing violations, 52
plane layers, verifying connection of nets, 64
Post Process Settings command, 74
post processing, 74
power
enabling for routing, 61
routing, 60
on SMT boards, 60
on through-hole boards, 60
verifying connection to plane layer, 64
preplaced components, securing, 45
Pro/ENGINEER, 22
PRO-E to Layout command, 23
Properties command, 26, 35, 37, 73–74

querying flagged errors, 71
Queue For Placement command, 49

ratsnest
description of, 58
zero-length connection, 58
Remove Violations command, 72
Rename Components command, 73
renaming components, 73
reports, creating, 75
Route Settings command, 37, 65
routing
checking
board outline, 58
routing grid, 58
via definitions, 58
via grid, 58
fanout, 62
interactive, 65
making vias available for, 37
power and ground nets, 60
on SMT boards, 60
on through-hole boards, 60
shove track, 65
shoving routes interactively, 65
spacing violations, 67
T-routing, 60
Run Post Processor command, 74

Select Any command, 50
Select Next command, 49
shove track mode, 65
high power, 65
low power, 65
medium power, 65
shoving routes interactively, 65
spacing violations
placement, 52
routing, 67
spacing, global, 33
statistics
placement, 54
routing, 68
strategy files
loading, 48, 59
placement, 48
PLSTD.SF, 48
System Settings command, 28–29, 42

technology templates, 16
templates
board, 16
technology, 16
thermal reliefs, 60
T-routing, 60

units of measurement, 27

vias, 36, 38, 63
assigning to nets, 37–38
checking definitions, 58
free, 36, 38, 63
making available for routing, 37
Visual CADD, 13, 20

weighting nets, 43

yellow triangles in ratsnest, 58

zero-length connection, 58
