| a | b | i | y |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | i | 1 |
| 1 | 0 | i | 1 |
| 1 | 1 | i | 1 |
Funkcia OR t.j. "ALEBO" - logický súčet realizovaná dvomi tranzistormi. Privedením kladného
napätia na vstupy a alebo b
t.j. logickej 1,
sa spustí prúd i
ktorý skratuje kolektory tranzistorov voči zemi. Na vstupe 1
invertora sa objaví logická 0 ktorá
nastaví na jeho výstupe logickú 1.
Riadenie jedničkou - znamená, že tento obvod potrebuje aktívne riadiace napätie privedené na vstupy a alebo b t.j. logickú 1aby sa dosiahol požadovaný účinok.
Neutrálny stav, ktorý nič nezmení znamená: Nepriviesť napätie, resp. uzemniť t.j. priviesť logickú 0 na vstupy a alebo b .
| a | b | i | y |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 |
| 1 | 1 | i | 1 |

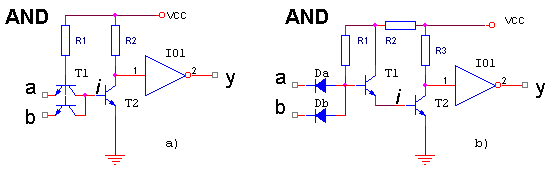

Funkcia AND t.j. "A SÚČASNE" - logický súčin realizovaná dvomi emitormi tranzistora T1 v prípade a) resp. dvomi diodami Da Db v prípade b). V prvom pripade privedením nízkeho potenciálu napätia t.j. logickej 0 na vstupy a alebo b sa spustí prúd do zeme, ktorý zníži potenciál na kolektore tranzistora T1 a bázy tranzistora T2 a tým zabráni tečeniu prúdu i cez odpor R1 do bázy bázy T2, ktorý sa uzavrie a zvýši potenciál na kolektore z logickej 0 na logickú 1. Rovnakú funkciu plnia paralelne pripojené diody na bázu tranzistora T1 na obr. b). V stave logických jednotiek t.j. privedeného vysokého potenciálu na vstupy a a b resp. "neuzemnenia" týchto vstupov (ide o riadenie logickou 0) odpor R1 otvára tranzistor T1 prietokom bázového prúdu, ktorý naviac zosílí prúdu i ktorý otvorí tranzistor T2. V prípade privedenia nízkeho potenciálu t.j. logickej 0 na ľubovolný vstup a, b skratujú diody bázový prúd T1 do zeme a zablokujú tento tranzistor, ako ak tranzistor T2 na kolektore ktorého sa objaví vysoký potenciál t.j. logická 1.
Riadenie nulou - znamená, že tento obvod potrebuje aktívne uzemniť vstupy a alebo b t.j. priviesť logickú 0 aby sa dosiahol požadovaný účinok..
Neutrálny stav, ktorý nič nezmení znamená: Nechať vstupy neošetrené, resp. pripojiť ich na vyššie napätie (2,5 - 5V) t.j. priviesť logickú 1 na vstupy a alebo b .
| a | y |
|---|---|
| 0 | 1 |
| 1 | 0 |

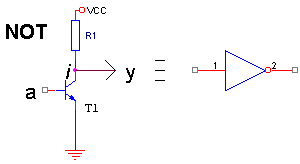

Funkcia NOT t.j. "NEGÁCIA" - logický doplnok (complement)
je tvorená jedným tranzistorom. Pri privedení kladného napätia
na vstup bázy tranzistora T1 odpovedajúceho logickej úrovni 1
sa tento otvorí a spustí prúd i
, ktorý zníži potenciál kolektoru na logickú 0.
Privedenie nízkeho potenciálu na bázu tranzistora T1 - t.j. vytvorením
skratu voči zemi - sa tranzistor uzavrie a na jeho kolektore sa
objaví plné napájacie napätie t.j. logická 1. Značka
napravo nahradzuje v schémach značku funkcie NOT - jej názov je INVERTOR.
Pri riešení rovníc v Boolovej algebre platí zásada: Všetko čo sa dá vyjadriť pomocou funkcií AND, OR a NOT dá sa nahradiť funkciou NAND a NOR!
| a | b | y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Ak
v obvodovej schéme obvodu AND vynecháme na konci INVERTOR
dostaneme funkciu NAND. V schéme zapojenia obvodu AND, koncový
stupeň funguje ako jednotka NOT. Preto v podstate jednoduchšie zapojenie
bez INVERTORA má negované výstupy. Ako vidno, pre výrobu je súčiastka
NAND jednoduchšia ako AND, je lacnejšia a preto sa častejšie používa. | a | b | y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Ak
v obvodovej schéme obvodu OR vynecháme na konci INVERTOR dostaneme
funkciu NOR. V schéme zapojenia obvodu OR tranzistory svojim
zapojením vykonávajú súčasne aj funkciu NOT. Výrobne je súčíastka
NOR jednoduchšia, preto sa podobne ako NAND častejšie využíva. | a | b | y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |

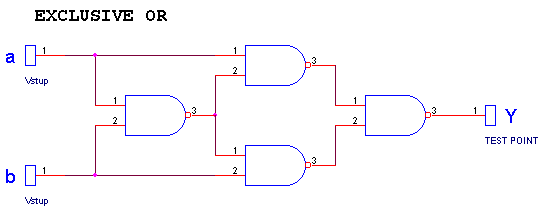

Funkcia NON EKVIVALNCIA je veľmi užitočná pri vyhodnocovaní logických stavov. Jej funkcia je využívaná napríklad v sčítačkách binárnych čísel.
.. ..
